雷达液位计化工原料储罐测量应用案例

产品名称：80G雷达物位计

产品型号：BRRD80G

所属行业：化工

测量介质：环戊烯、环戊酮

项目地点：华东化工园

80G调频连续波雷达液位计常用于精细化工原料储罐液位连续监测，本案例以华东精细化工园区综合原料罐区为载体，记录雷达液位计替代传统液位设备，完成醇类、酸性溶剂、低介电化工原料储罐液位稳定测量的完整落地过程，客观呈现储罐泡沫、蒸汽、强腐蚀、防爆受限等复杂工况下的测量表现，为化工储罐物位仪表选型、现场调试、自动化库存管控提供依据。

该化工园区共有 18 座立式原料储罐，介质包含环戊烯、异丙醇、混合有机溶剂，罐区属于甲类防爆区域。前期采用磁翻板液位计与差压变送器组合监测，运行缺陷突出：酸性介质腐蚀仪表测量部件，每季度需拆机检修；进料产生厚泡沫与罐内蒸汽干扰测量，液位数值波动幅度高达 150 毫米；人工上罐检尺存在有毒介质接触、高空作业安全隐患，库存盘点数据误差长期偏高。

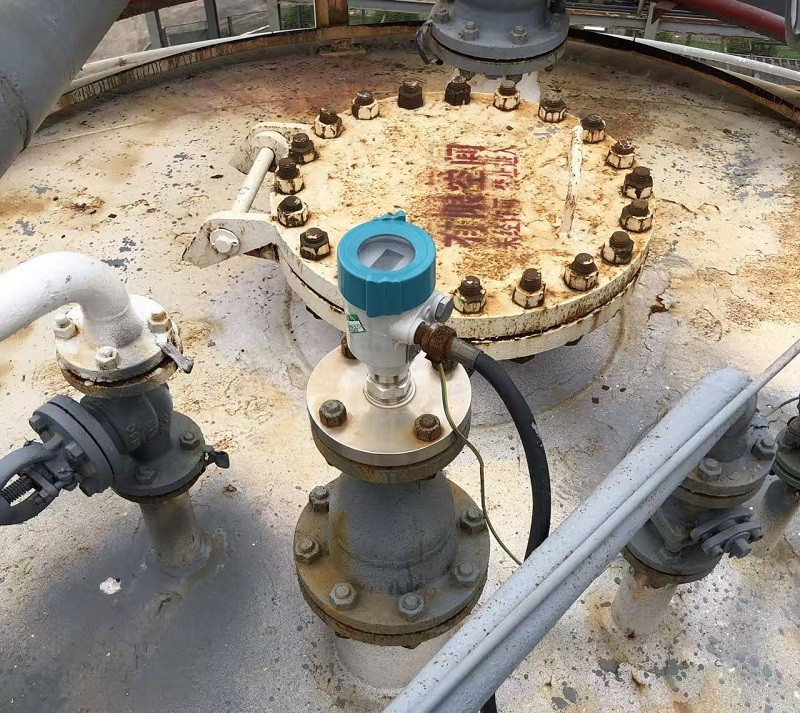

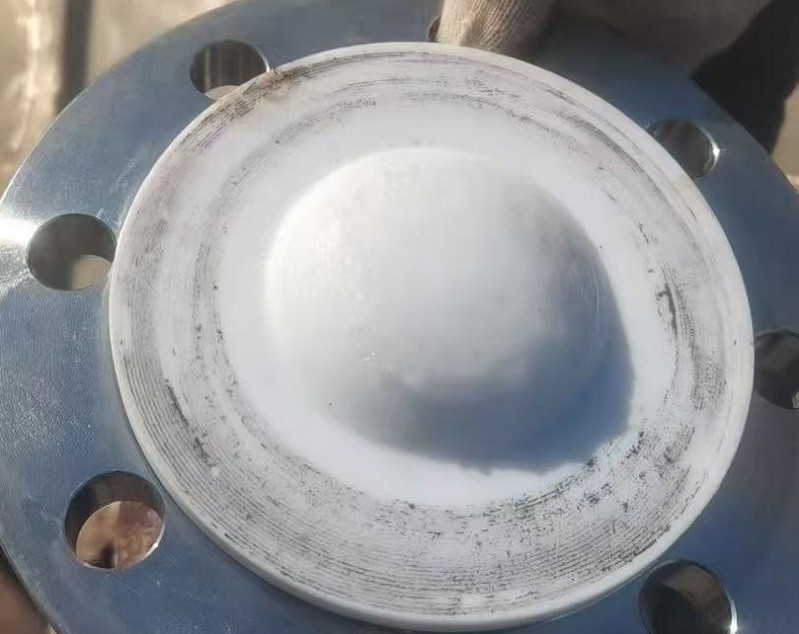

项目统一选用 80G 高频非接触式雷达液位计，配套 PTFE 防腐透镜天线，整机具备防爆认证。雷达 3° 窄波束角可避开罐内加热盘管、支架等金属构件，减少虚假回波；无接触测量结构不接触化工原料，从源头规避腐蚀挂料问题。全部仪表统一安装于罐顶远离进料口位置，通过罐区 PLC 总线统一采集液位数据，支持远程参数校准，无需频繁开盖作业。

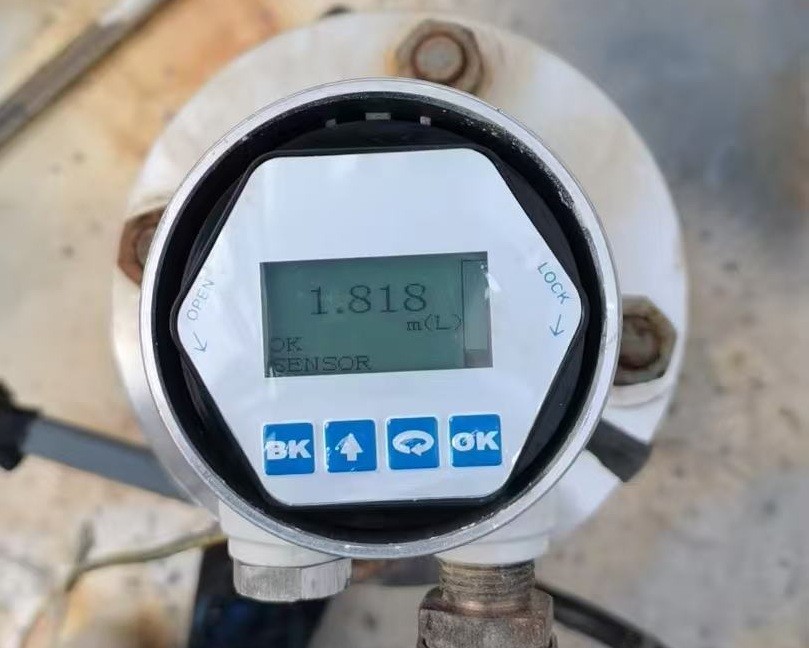

设备投用后持续稳定运行，针对储罐常见干扰工况形成可靠测量能力。液面泡沫、挥发蒸汽可被毫米波雷达穿透，不会产生虚假液位；盐酸储罐长期运行无天线腐蚀、信号衰减问题；进出料搅拌造成液面剧烈波动时，内置动态滤波算法稳定输出读数，全量程测量误差稳定控制在 ±2 毫米以内，满足化工原料计量管控要求。

80G雷达液位计无机械活动部件，无需定期拆解清洁，年度运维工作量大幅下降；配套高低液位报警信号接入安全联锁，有效规避原料溢出、储罐缺料等生产异常，罐区停机检查频次显著降低。

本次化工原料储罐应用案例验证，80G 雷达液位计适配腐蚀、泡沫、蒸汽、防爆等多类化工储罐工况，相比传统接触式液位设备具备稳定性、安全性、低维护多重优势。该测量方案可复制用于石化、精细化工、新材料等各类液体原料储罐，兼顾生产计量、安全防护与自动化管理需求，是化工罐区物位监测通用技术方案。
