一、产品概述
金湖博锐仪表 蒸汽涡街流量计 基于卡门涡街原理，可测量蒸汽、气体、洁净液体流量，无活动部件，运行稳定。集成温压补偿模块，支持4-20mA、RS485信号输出，304不锈钢壳体，IP65防护，抗振性能优良，适配供热、化工、水务等行业管道计量，多口径可选，适配工业自动化控制系统。
工作原理
在流体中设置旋涡发生体（阻流体），从旋涡发生体两侧交替地产生有规则的旋涡，这种漩涡称为卡曼涡街，如图1所示。旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为U，旋涡发生体迎面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式：
| |
式中：
—旋涡发生体两侧平均流速，m/s—斯特劳哈尔数—旋涡发生体两侧弓形面积与管道横截面面积之比卡曼涡街 瞬时体积流量为：式中K**量计的仪表系数，脉冲数/m3 (P/m3 ) K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图由图可见，在Re=2×104 ~7×106 范围内，St可视为常数，这是仪表正常工作范围 | |
| |
| 斯特劳哈尔数与雷诺数关系曲线图 |
二、产品特点
1.压力损失小，量程范围大，精度高；
2.在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；
3.无可动机械零件，因此可靠性高、维护量小；
4.仪表参数能长期稳定。本仪表采用压电应力式传感器，可靠性高，可在-25℃～+320℃的工作温度范围内工作；
5.应用范围广，蒸汽，气体，液体等流体流量均可测量；
6.基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；
7.支持温度、压力测量，方便气体介质温压补偿的需求；
8.支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；
9.仿真输出功能，支持4-20mA电流仿真、频率输出仿真，方便现场非实流调试；
10.支持4-20mA输出、脉冲（当量）输出、报警输出、RS485通讯输出；两线制、三线制都分别DCDC（DC1000V）隔离。

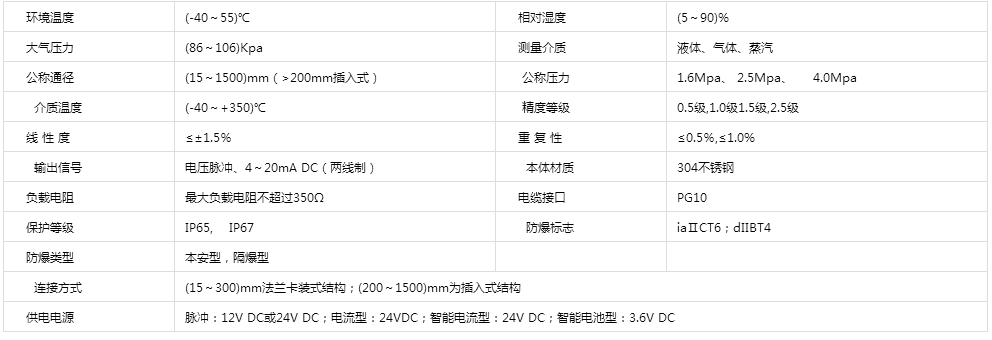

三、技术参数
环境温度 | (-40～55)℃ | 相对湿度 | (5～90)% |
大气压力 | (86～106)Kpa | 测量介质 | 液体、气体、蒸汽 |
公称通径 | (15～1500)mm（>200mm插入式） | 公称压力 | 1.6Mpa、 2.5Mpa、 4.0Mpa |
介质温度 | (-40～+350)℃ | 精度等级 | 0.5级,1.0级1.5级,2.5级 |
线 性 度 | ≤±1.5％ | 重 复 性 | ≤0.5％,≤1.0% |
输出信号 | 电压脉冲、4～20mA DC（两线制） | 本体材质 | 304不锈钢 |
负载电阻 | *大负载电阻不超过350Ω | 电缆接口 | PG10 |
保护等级 | IP65, IP67 | 防爆标志 | iaⅡCT6；dIIBT4 |
防爆类型 | 本安型，隔爆型 | ||
连接方式 | (15～300)mm法兰卡装式结构；(200～1500)mm为插入式结构 | ||
供电电源 | 脉冲：12V DC或24V DC；电流型：24VDC；智能电流型：24V DC；智能电池型：3.6V DC | ||
四、适用行业
热力供暖行业：小区集中供热、市政热力管网、换热站饱和 / 过热蒸汽计量结算
化工行业：化工反应釜、蒸馏装置、化工管道工艺蒸汽流量监测
食品饮料行业：灭菌蒸煮、发酵、罐头加工设备蒸汽能耗计量
造纸印染行业：纸浆蒸煮、布料定型烘干生产线蒸汽流量管控
医药制药行业：原料药提纯、设备高温灭菌洁净蒸汽测量
建材橡胶行业：橡胶硫化、石膏 / 瓷砖烘干窑炉蒸汽计量
五、产品选型
型 号 | 口 径 | 代 号 | 功 能 | ||||
BR-LUGB- |
15-1500 | N | 无温压补偿 | ||||
Y | 有温压补偿 | ||||||
代号 | |||||||
输出型号 | |||||||
F1 | 4-20mA输出（二线制） | ||||||
F2 | 4-20mA输出（三线制） | ||||||
F3 | RS485通讯接口 | ||||||
代号 | 被测介质 | ||||||
J1 | 液体 | ||||||
J2 | 气体 | ||||||
J3 | 蒸汽 | ||||||
代号 | 连接方式 | ||||||
L1 | 法兰卡装式 | ||||||
L2 | 法兰连接式 | ||||||
代号 | 功能2 | ||||||
E1 | 1.0级 | ||||||
E2 | 1.5级 | ||||||
T1 | 常温 | ||||||
T2 | 高温 | ||||||
T3 | 蒸汽 | ||||||
P1 | 1.6MPa | ||||||
P2 | 2.5MPa | ||||||
P3 | 4.0MPa | ||||||
D1 | 内部3.6V供电 | ||||||
D2 | DC24V供电 | ||||||
B1 | 不锈钢 | ||||||
B2 | 碳钢 | ||||||
注：详细说明书等资料请联系金湖博锐仪表有限公司。
六、适用行业
1. 热力供暖行业
城市换热站、小区供暖锅炉房、集中供热管网，饱和蒸汽、过热蒸汽计量，用于供热费用结算、管网蒸汽流量管控，是热力系统核心计量仪表。
2. 化工与精细化工行业
3. 新材料、锂电新能源行业
4. 食品医药加工行业
5. 造纸印染行业
6. 冶金机械加工行业
7. 建材制造行业
8. 酒店、医院、商业综合体
医院消毒蒸汽、楼宇中央空调采暖蒸汽、酒店洗浴蒸汽计量，实现公共建筑能源精细化管理。
七、应用案例
1.蒸汽涡街流量计在医院消毒蒸汽内部计量应用
