插入式超声波流量计安装位置怎么选？避开这五个误区是关键

插入式超声波流量计的测量精度，三分靠仪表，七分靠安装。在現場调试中，不少用户反馈信号时断时续、读数跳动大，排查一圈后发现根源往往不在仪表本身，而是安装位置从一开始就选错了。选点不当，后续再怎么调参数、换探头，都很难把数据拉回正常水平。以下从直管段、管道朝向、流态干扰、信号环境四个维度，梳理安装位置选择的核心要点。

直管段是硬门槛，但“够长”不等于“够用”

厂家说明书通常写明上游直管段不小于10D、下游不小于5D（D为管道内径），这是保证流场充分发展的*低要求。实际选点时，如果上游紧邻弯头、三通或渐扩管，10D往往只是“及格线”。有技术资料建议，面对单个弯头时上游*好留出20D以上，若存在多个弯头或部分开启的阀门，上游直管段甚至需要拉到30D至40D。现场空间受限时，优先把有限的直管段留给上游侧，下游侧适当压缩到3D至5D，对精度的影响通常比上游不足要小。

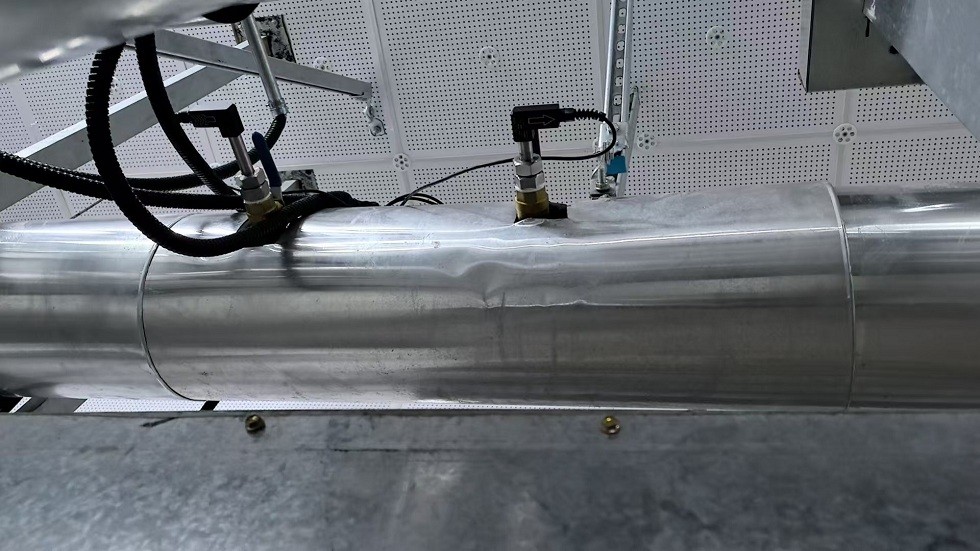

水平管道选“三点钟”或“九点钟”，别碰顶部和底部

在水平管道上安装，传感器的周向位置直接决定信号质量。管道正上方（十二点钟方向）容易积聚气泡，超声波穿过气液界面时衰减严重，信号强度会明显下降；正下方（六点钟方向）则是沉淀物和杂质的聚集区，探头端面容易被覆盖。正确做法是将传感器安装在管道两侧的水平方位，即三点钟或九点钟方向，这个位置既能避开气泡层，也不受底部沉积物干扰。如果管道内流体含气量偏高，还可以把安装角度略微偏离水平线，但不宜超过水平线上下65度的范围。

远离泵出口和半开阀门，流态不稳一切白搭

泵出口的流体带有强烈脉动和旋流，半开阀门后方则存在射流和缩流效应，这两个位置的流速剖面严重畸变，超声波流量计基于时差法的测量原理在这种流态下会产生系统性偏差。技术手册的建议很明确：距泵出口至少30D，距半开阀门同样需要30D以上，全开阀门的影响较小但仍需保持10D。实际选点时，宁可多走几米管道，也不要为了省事把探头装在泵房出口的直管上。如果现场确实无法满足距离要求，可以考虑在探头上下游加装整流器，但这属于补救措施，效果不如从源头选对位置。

管道内壁状态比材质更值得关注

插入式传感器虽然直接接触流体，不受管壁材质对声波穿透的限制，但管道内壁的结垢层仍然会影响测量。厚层水垢或锈蚀会改变管道实际内径，导致仪表按输入壁厚计算出的安装距离出现偏差，同时结垢表面粗糙，可能散射超声波信号。选点时用手电筒或内窥镜观察管道内壁，优先选择结垢较薄、表面相对光滑的管段。如果整条管线结垢都严重，需要考虑在停产检修时更换管段，或在仪表参数中适当修正内径值作为临时补偿。焊缝位置同样应当避开，焊缝的凸起会扰乱局部流场并可能损坏探头端面。

电磁干扰是隐形杀手，变频器旁边慎装

工业现场*常见的信号故障来源不是管道条件，而是电磁干扰。变频器、大功率电机、变压器以及高压电缆附近，超声波流量计的传感器电缆容易拾取噪声，表现为信号强度忽高忽低、流量读数无规律跳动。选点时用手机或简易场强仪大致判断周围干扰源的距离，传感器电缆走线尽量远离动力电缆桥架，必须交叉时采用垂直交叉而非平行走线。仪表主机和传感器的屏蔽层需要可靠接地，供电*好不与变频器共用同一路电源。如果安装位置无法避开干扰源，选用带双层屏蔽的专用信号电缆，并在调试时观察信号强度是否稳定在70%以上、传输时间比是否在100±3的范围内。

选对位置只是**步，后续的开孔、探头插入深度、参数设置同样影响*终精度。插入式超声波流量计应用案例 但位置错了，后面每一步都是在错误的基础上修修补补。建议在正式开孔前，先用便携式外夹探头在候选位置试测一轮，观察信号强度和稳定性，确认流态和信号条件达标后再动工。这一步多花半小时，能省掉后面反复拆装的麻烦。
