80GHz雷达物位计测固体料仓为什么选小波束角型

固体料仓的物位测量，*让现场人员头疼的往往不是“测不到”，而是“测不准”。水泥仓、粉煤灰库、粮食立筒仓这类容器内部，通常不是空旷的圆柱体——加强筋、进料口、除尘管道、爬梯、甚至仓壁本身，都会对雷达波产生反射。当这些干扰回波的强度接近甚至超过料面回波时，仪表就容易“选错目标”，输出跳变或卡死的数值。

26GHz与80GHz的关键差异：波束角

要理解窄波束的价值，先看一组对比数据。以75mm天线为例，80GHz雷达物位计的发射角约为4°，而同样天线尺寸下26GHz雷达的发射角约为10°。这个差异在短距离内似乎不大，但随着测量距离增加，波束覆盖的“光斑”面积差距迅速拉大。26GHz的波束在20米距离上覆盖的直径远大于80GHz，意味着波束在到达料面之前，有更大机会先“撞上”仓内的结构件。

换句话说，波束角决定了雷达波在传播路径上的“视野宽度”。视野越宽，遇到干扰物的概率越高。

加强筋与进料口：固体料仓的两大干扰源

固体料仓的加强筋通常沿仓壁纵向或环向布置，属于典型的固定金属反射体。26GHz雷达的宽波束在传播过程中，有较大比例的能量会照射到这些加强筋上，产生位置固定的强回波。如果该回波强度高于料面回波，仪表就会持续输出一个“假液位”——而真实料位下降时，这个数值可能纹丝不动。

进料口的问题则更为复杂。下料过程中，物料流动产生的粉尘和颗粒会散射雷达波，而进料口附近的仓壁结构也可能被波束“看到”。安装位置如果离进料口较近，干扰更为明显。行业安装规范通常建议将仪表远离进料口，但受限于仓顶开口位置，现场往往没有太多选择余地。

窄波束的工程意义

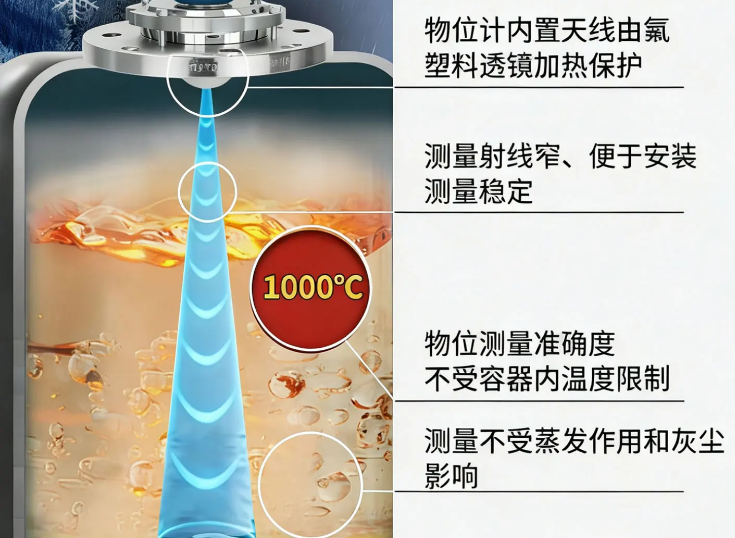

80GHz窄波束的价值，在于从物理层面减少“看到”干扰物的概率。波束更集中，能量更聚焦于料面方向，仓壁结构件落入波束范围内的可能性显著降低。对于已经建成的料仓，这意味着在不改变安装位置的前提下，获得更干净的回波信号。

BRRD70系列采用76~81GHz调频连续波技术，其天线经过优化处理，波束角小、能量集中。从产品设计逻辑看，这一特性主要面向“反应釜或固体料仓等非常复杂的测量条件”，核心目标正是应对内部结构干扰和粉尘环境。

需要说明的是，窄波束并非**。如果仪表安装在正对进料口的位置，或者天线未完全伸出安装短管，干扰依然存在。波束角解决的是“传播路径上的干扰”，而非“安装位置本身的错误”。

选型与安装的配合

固体料仓雷达选型时，波束角应当作为一项独立于量程和精度的参数来评估。对于仓内结构复杂、加强筋密集的工况，窄波束天线的优先级应当提高。同时，安装位置的基本规范仍然适用：远离进料口、天线完全伸出短管、避免安装在仓顶中心位置。波束角小，能降低对安装精度的苛求，但不能替代正确的安装。
