一、产品概述
MPM3051LT/3851LT法兰安装式差压变送器包含电容式与单晶硅两种传感类型，采用一体式法兰安装结构，适配工业管道及设备直接装配使用。设备支持4~20mA模拟信号及HART数字通讯，搭载多量程膜盒，可**采集工业压差与液位参数。产品配备国标、美标、日标多规格法兰，可选316L、哈氏合金、钽等防腐接液材质，具备本安、隔爆防爆规格，适配各类常规及易燃易爆、轻微腐蚀的工业自动化测量工况。
二、产品特点
1.法兰安装式差压变送器采用电容式、单晶硅双传感结构可选，整体为一体式法兰安装结构，安装便捷、适配性强。
2.设备搭载多档位高精度测量膜盒，量程覆盖范围广，可稳定测量工业压差、液位等参数。
3.支持4~20mA标准模拟输出与HART数字通讯，便于现场组态调试与系统联动。
4.产品可匹配国标、美标、日标等多种法兰标准，配备SUS316L、哈氏合金、钽等防腐接液材质，同时具备本安、隔爆防爆性能，结构稳定、抗干扰能力强，可长期适配各类工业自动化测量场景。

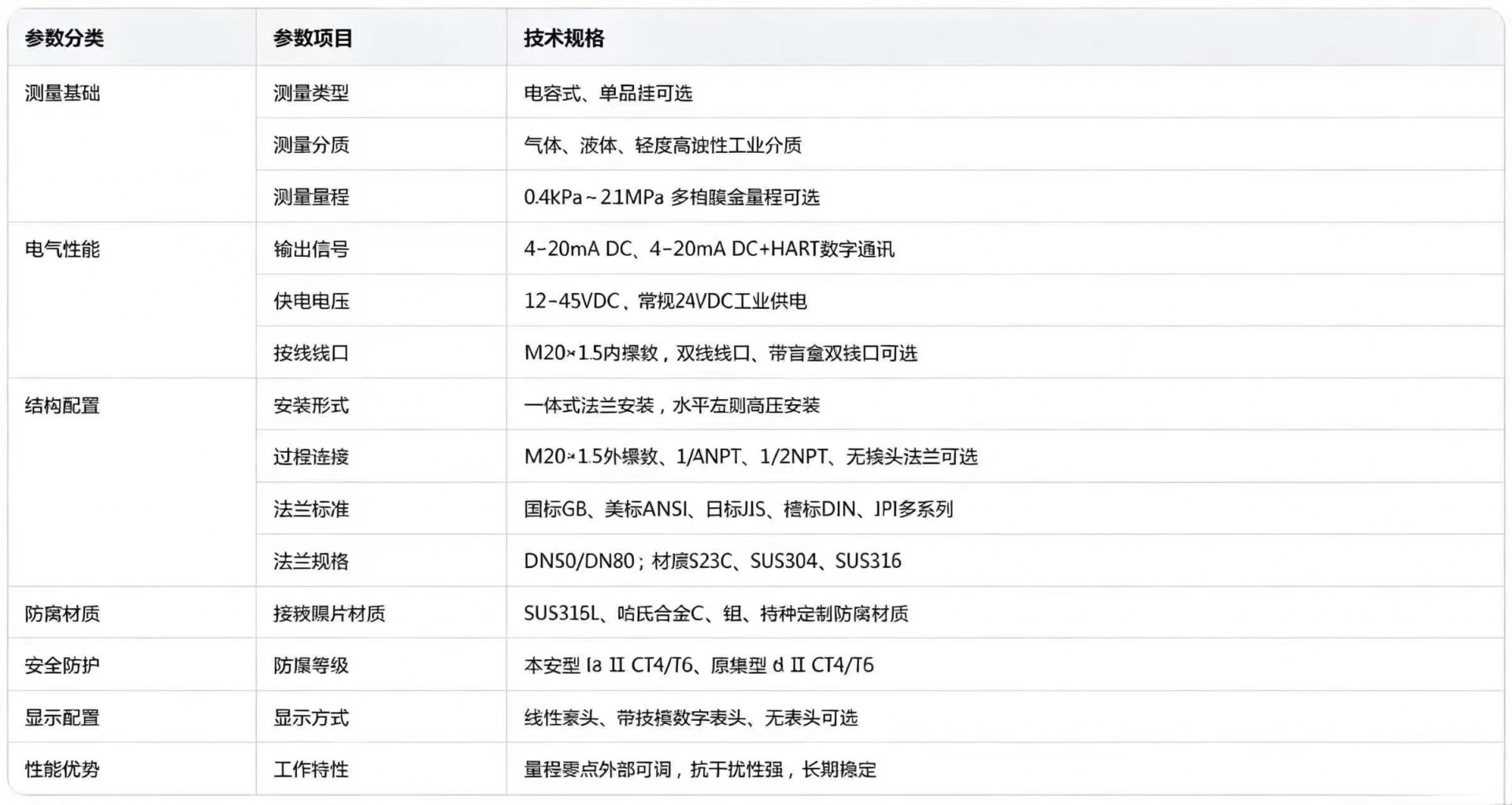

三、法兰安装式差压变送器主要技术参数
参数分类 | 参数项目 | 技术规格 |
|---|---|---|
测量基础 | 传感类型 | 电容式、单晶硅可选 |
测量介质 | 气体、液体、轻度腐蚀性工业介质 | |
测量量程 | 0.4kPa～2.1MPa 多档膜盒量程可选 | |
电气性能 | 输出信号 | 4~20mA DC、4~20mA DC+HART数字通讯 |
供电电压 | 12~45VDC，常规24VDC工业供电 | |
接线端口 | M20×1.5内螺纹，双接线口、带盲塞双接口可选 | |
结构配置 | 安装形式 | 一体式法兰安装，支持水平左侧高压安装方式 |
过程连接 | M20×1.5外螺纹、1/4NPT、1/2NPT、无接头法兰可选 | |
法兰标准 | 国标GB、美标ANSI、日标JIS、德标DIN、JPI多系列 | |
法兰规格 | DN50、DN80；材质可选S25C、SUS304、SUS316 | |
螺栓材质 | SCM435、SUS630、SUH660可选 | |
防腐材质 | 接液膜片材质 | SUS316L、哈氏合金C、钽、特种定制防腐材质 |
安全防护 | 防爆等级 | 本安型 ia Ⅱ CT4/T6、隔爆型 d Ⅱ CT4/T6 |
显示配置 | 显示方式 | 线性表头、带按键数字表头、无表头可选 |
性能优势 | 工作特性 | 量程零点外部可调，抗干扰性强，长期运行稳定，适配工业自控系统 |
四、适用行业
化工行业：用于反应釜、精馏塔、酸碱储罐、物料缓冲罐的液位、压差及密度监测，适配轻微腐蚀、易结晶介质测量场景。
石油天然气行业：应用于油气储罐、分离设备、输油装置的液位与压差检测，保障油气储运设备稳定运行。
电力行业：适配火电厂、热电厂各类储水罐、酸碱加药罐、辅机设备的液位与压差自动化监测。
水处理与环保行业：用于污水密闭罐体、纯水设备、药剂储罐的液位与管路压差采集，适配环保自控系统。
冶金建材行业：应用于冶炼储槽、窑炉配套辅助罐体、建材生产密闭容器的压力与液位监测。
食品医药行业：适配洁净罐体、配料储罐、发酵设备的液位压差测量，满足工业洁净测量工况。

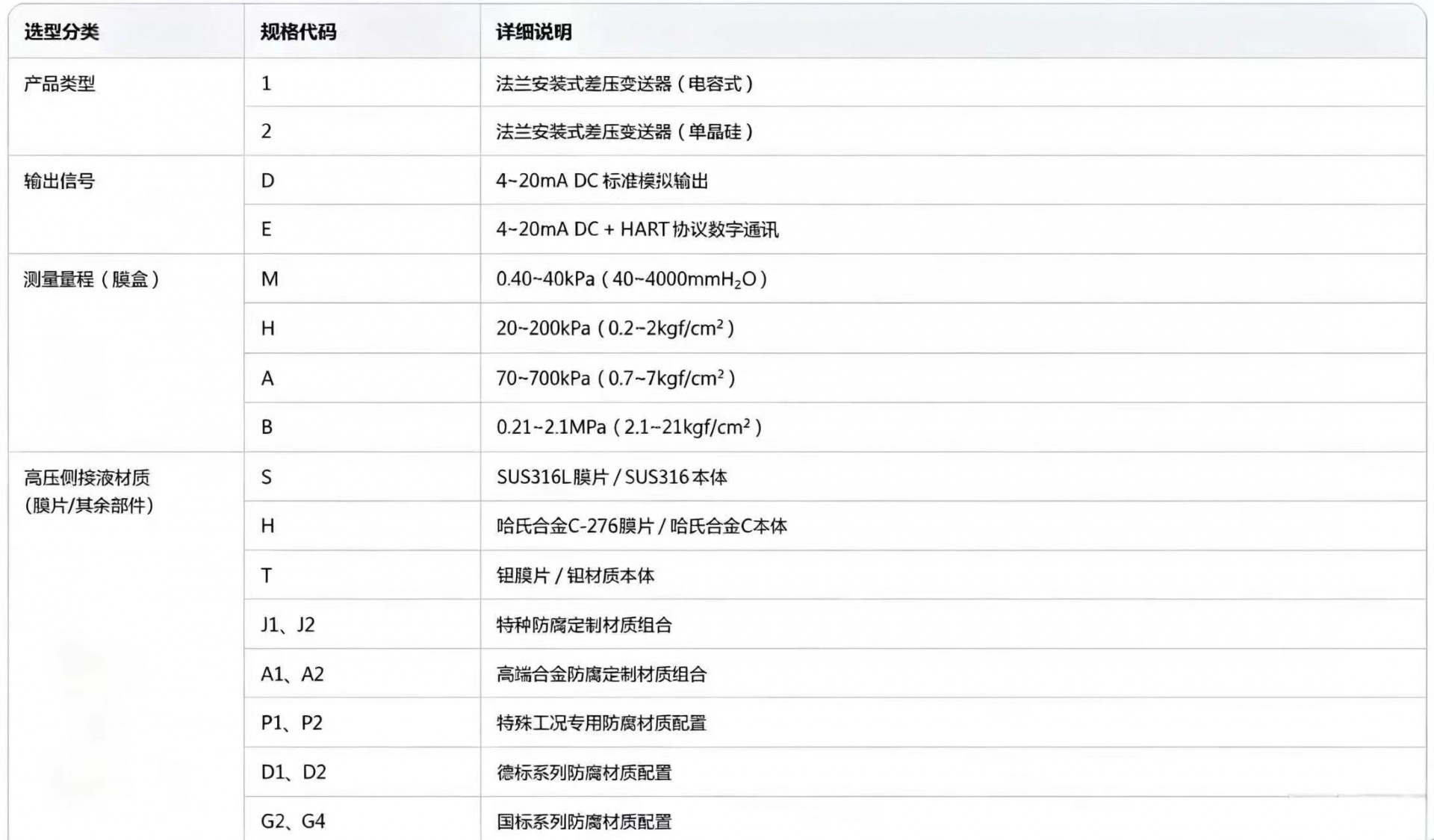

五、MPM3051LT 法兰安装式差压变送器选型表
选型分类 | 规格代码 | 详细说明 |
|---|---|---|
产品类型 | 1 | 法兰安装式差压变送器（电容式） |
2 | 法兰安装式差压变送器（单晶硅） | |
输出信号 | D | 4~20mA DC 标准模拟输出 |
E | 4~20mA DC + HART 协议数字通讯 | |
测量量程（膜盒） | M | 0.40~40kPa（40~4000mmH₂O） |
H | 20~200kPa（0.2~2kgf/cm²） | |
A | 70~700kPa（0.7~7kgf/cm²） | |
B | 0.21~2.1MPa（2.1~21kgf/cm²） | |
高压侧接液材质（膜片其余接液部件） | S | SUS316L 膜片 / SUS316 本体 |
H | 哈氏合金C-276膜片 / 哈氏合金C本体 | |
T | 钽膜片 / 钽材质本体 | |
J1、J2 | 特种防腐定制材质组合 | |
A1、A2 | 高端合金防腐定制材质组合 | |
P1、P2 | 特殊工况专用防腐材质配置 | |
D1、D2 | 德标系列防腐材质配置 | |
G2、G4 | 国标系列防腐材质配置 | |

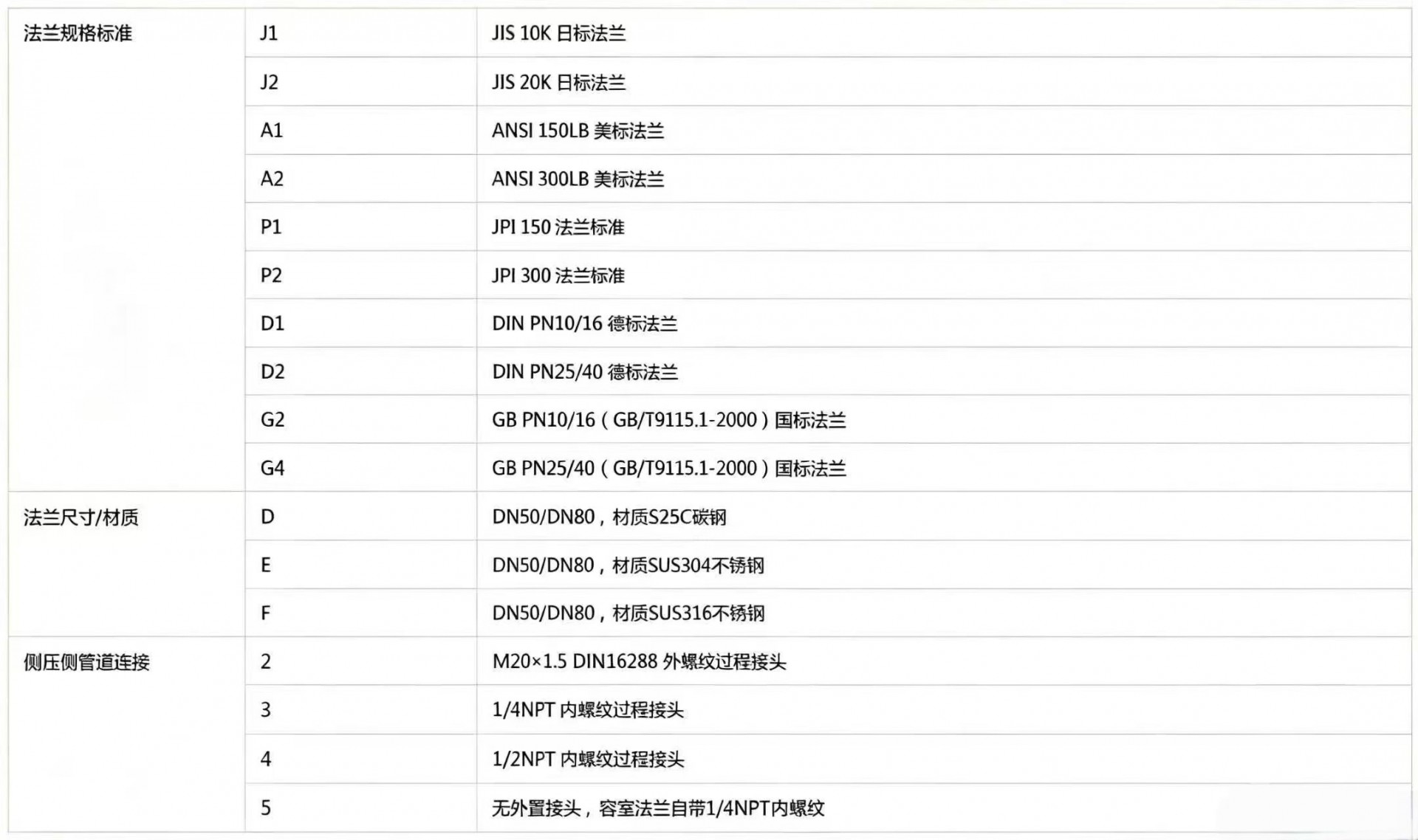

法兰规格标准 | J1 | JIS 10K 日标法兰 |
J2 | JIS 20K 日标法兰 | |
A1 | ANSI 150LB 美标法兰 | |
A2 | ANSI 300LB 美标法兰 | |
P1 | JPI 150 法兰标准 | |
P2 | JPI 300 法兰标准 | |
D1 | DIN PN10/16 德标法兰 | |
D2 | DIN PN25/40 德标法兰 | |
G2 | GB PN10/16（GB/T9115.1-2000）国标法兰 | |
G4 | GB PN25/40（GB/T9115.1-2000）国标法兰 | |
法兰尺寸/材质 | D | DN50/DN80，材质S25C碳钢 |
E | DN50/DN80，材质SUS304不锈钢 | |
F | DN50/DN80，材质SUS316不锈钢 | |
侧压侧管道连接 | 2 | M20×1.5 DIN16288 外螺纹过程接头 |
3 | 1/4NPT 内螺纹过程接头 | |
4 | 1/2NPT 内螺纹过程接头 | |
5 | 无外置过程接头，容室法兰自带1/4NPT内螺纹 | |

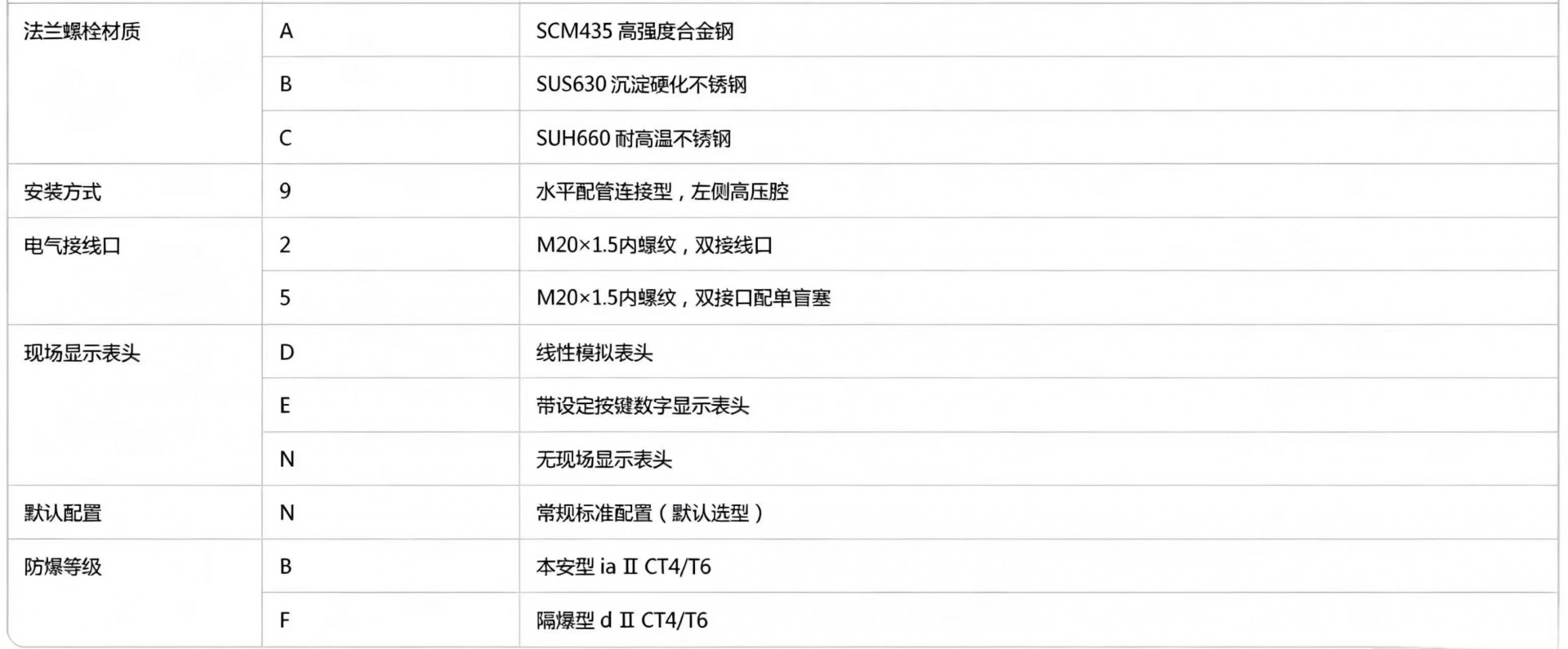

法兰螺栓材质 | A | SCM435 高强度合金钢 |
B | SUS630 沉淀硬化不锈钢 | |
C | SUH660 耐高温不锈钢 | |
安装方式 | 9 | 水平配管连接型，左侧高压腔 |
电气接线口 | 2 | M20×1.5内螺纹，双接线口 |
5 | M20×1.5内螺纹，双接口配置单盲塞 | |
现场显示表头 | D | 线性模拟表头 |
E | 带设定按键数字显示表头 | |
N | 无现场显示表头 | |
默认配置 | N | 常规标准配置（默认选型） |
防爆等级 | B | 本安型 ia Ⅱ CT4/T6 |
F | 隔爆型 d Ⅱ CT4/T6 |
