一、双法兰压力变送器概述
双法兰压力变送器分为电容式与单晶硅两种传感结构，依托隔膜密封与毛细管导压结构，适配密闭带压容器的液位、密度及压差测量。设备支持4~20mA模拟信号及HART数字通讯，搭载多规格防腐接液材质与国标、美标、日标法兰，适配高低温、强腐蚀等复杂工况。具备本安、隔爆防爆规格，测量量程覆盖广，运行稳定，**应用于化工、石油、水处理等工业自动化液位监测场景。
二、双法兰压力变送器特点
1.双法兰压力变送器出厂均经过极限温度、介质温度、正压及真空工况的在线运行模拟考核，可在极限工况下保持稳定可靠工作。
2.设备采用动态型面远传膜片结构，抗过载能力强，过载工况下膜片不易损坏，长期运行测量精度稳定无漂移。
3.搭载全熔焊刚性密封灌充系统，彻底杜绝硅油渗漏、漏油问题。
4.全新结构毛细管连接组件，有效保护毛细管结构，提升现场抗弯折、抗损坏能力。
5.产品配备多规格远传装置与多种灌充介质，支持高温、高真空、快响应、不等长毛细管等特殊定制，可适配各类复杂工业测量场景。

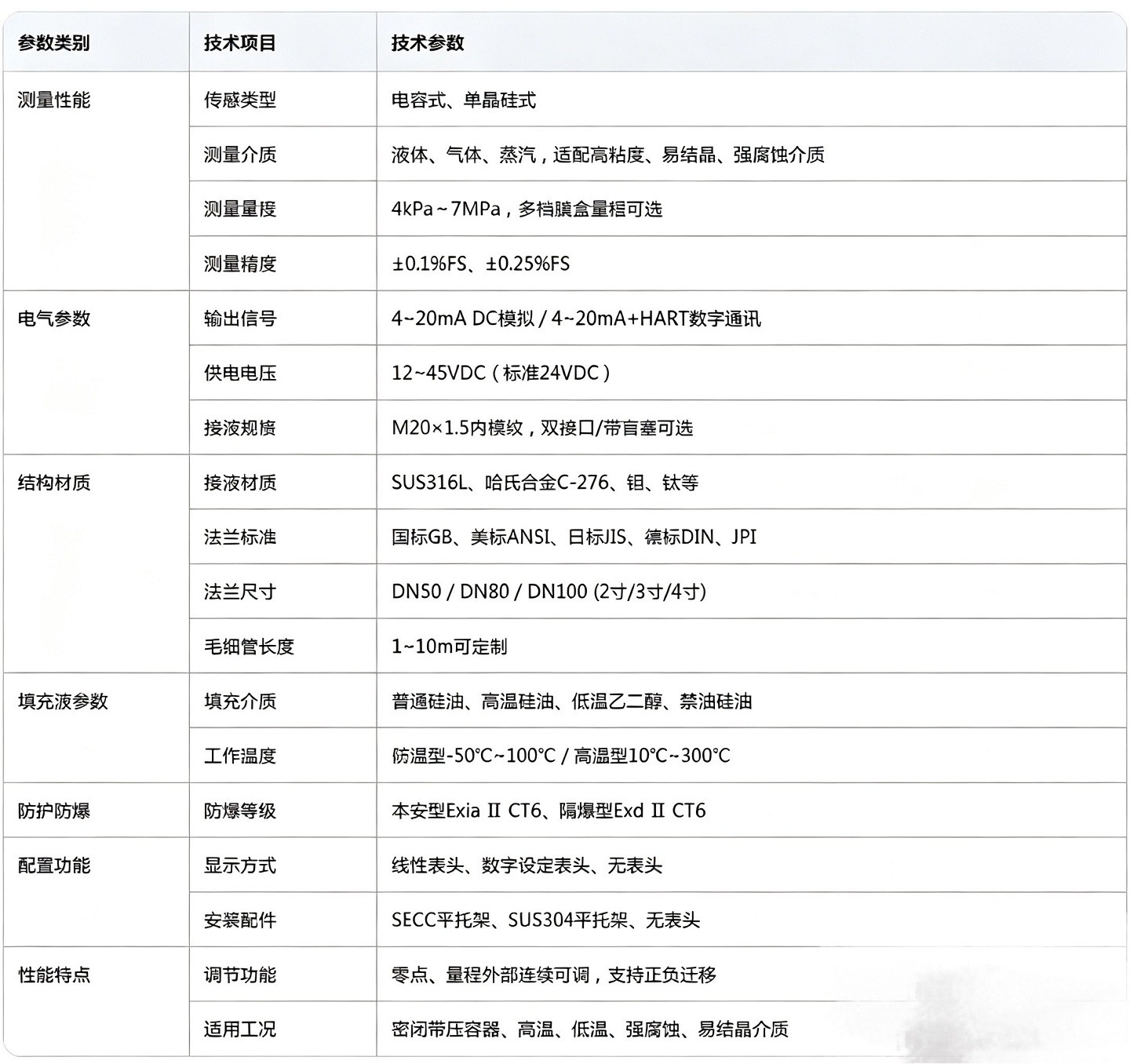

三、双法兰压力变送器技术参数
参数类别 | 技术项目 | 技术参数 |
|---|---|---|
测量性能 | 传感类型 | 电容式、单晶硅式 |
测量介质 | 液体、气体、蒸汽，适配高粘度、易结晶、强腐蚀介质 | |
测量量程 | 4kPa～7MPa，多档膜盒量程可选 | |
测量精度 | ±0.1%FS、±0.25%FS | |
电气参数 | 输出信号 | 4~20mA DC模拟信号、4~20mA+HART数字通讯 |
供电电压 | 12~45VDC，标准工作电压24VDC | |
接线规格 | M20×1.5内螺纹接线口，双接口/带盲塞接口可选 | |
结构材质 | 接液材质 | SUS316L、哈氏合金C-276、钽、钛等防腐材质可选 |
法兰标准 | 国标GB、美标ANSI、日标JIS、德标DIN、JPI多系列法兰 | |
法兰尺寸 | DN50、DN80、DN100（2寸/3寸/4寸） | |
毛细管长度 | 1~10m可定制 | |
填充液参数 | 填充介质 | 普通硅油、高温硅油、低温乙二醇、禁油硅油可选 |
工作温度 | 低温型-50℃~100℃，高温型10℃~300℃ | |
防护防爆 | 防爆等级 | 本安型Exia Ⅱ CT6、隔爆型Exd Ⅱ CT6 |
配置功能 | 显示方式 | 线性表头、数字设定表头、无表头可选 |
安装配件 | SECC平托架、SUS304平托架、无支架可选 | |
性能特点 | 调节功能 | 零点、量程外部连续可调，支持正负迁移 |
适用工况 | 密闭带压容器、高温、低温、强腐蚀、易结晶介质工况 |
四、适用行业
化工行业用于反应釜、储罐、塔器液位与压差监测；
石油油气行业适配原油、粘稠介质压力液位检测；
水处理、环保行业用于加药罐、污水密闭容器监测。
同时适用于电力、冶金、食品医药、建材等行业，可稳定测量密闭容器液位、介质密度及管道压差，适配复杂工业测量场景。

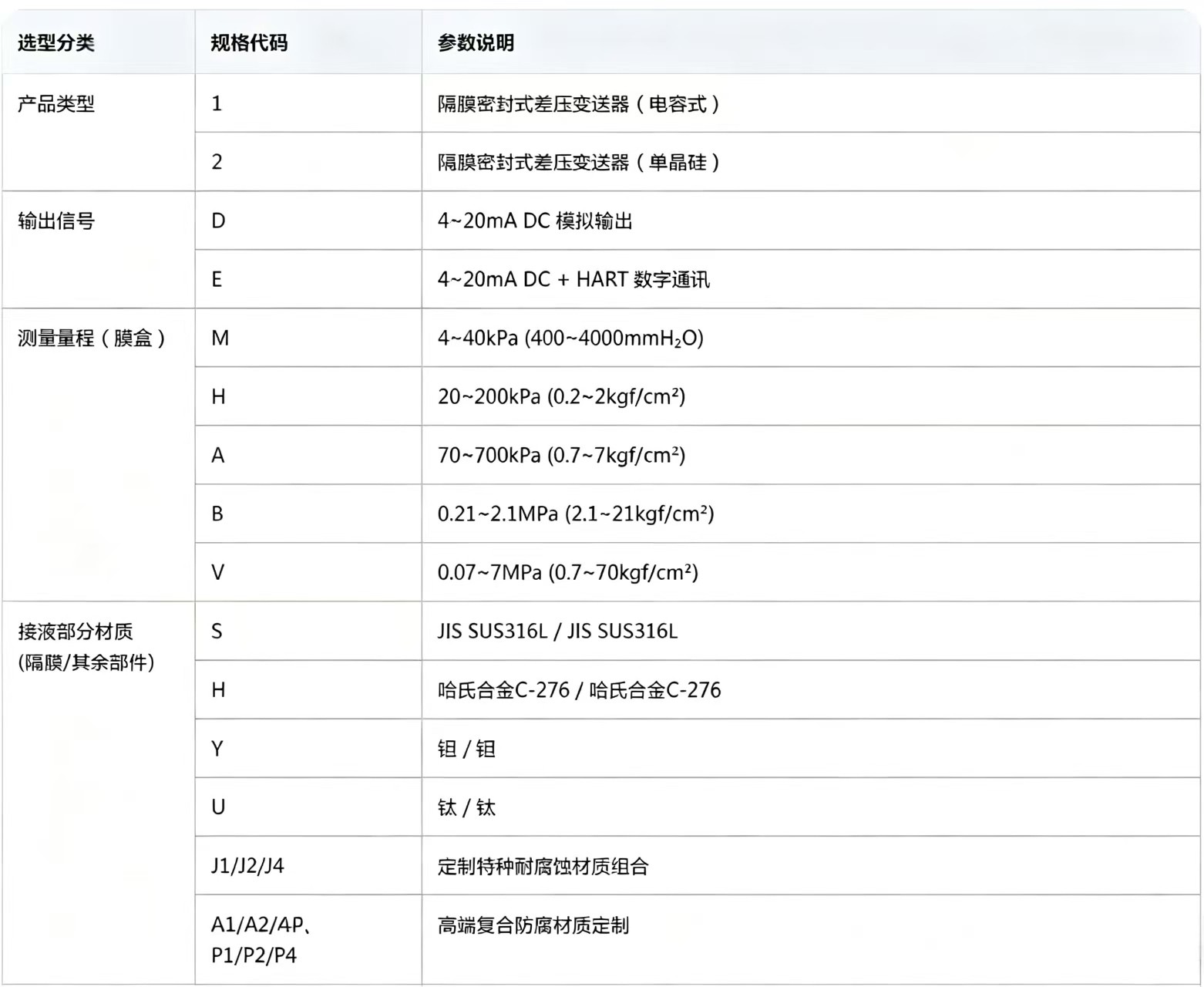

五、产品选型
选型分类 | 规格代码 | 参数说明 |
产品类型 | 1 | 隔膜密封式差压变送器（电容式） |
2 | 隔膜密封式差压变送器（单晶硅） | |
输出信号 | D | 4~20mA DC 模拟输出 |
E | 4~20mA DC + HART协议数字通讯 | |
测量量程（膜盒） | M | 4~40kPa（400~4000mmH₂O） |
H | 20~200kPa（0.2~2kgf/cm²） | |
A | 70~700kPa（0.7~7kgf/cm²） | |
B | 0.21~2.1MPa（2.1~21kgf/cm²） | |
V | 0.07~7MPa（0.7~70kgf/cm²） | |
接液部分材质（隔膜其余接液部件） | S | JIS SUS316L / JIS SUS316L |
H | 哈氏合金C-276 / 哈氏合金C-276 | |
Y | 钽 / 钽 | |
U | 钛 / 钛 | |
J1/J2/J4 | 定制特种耐腐蚀材质组合 | |
A1/A2/A4、P1/P2/P4 | 高端复合防腐材质定制配置 | |

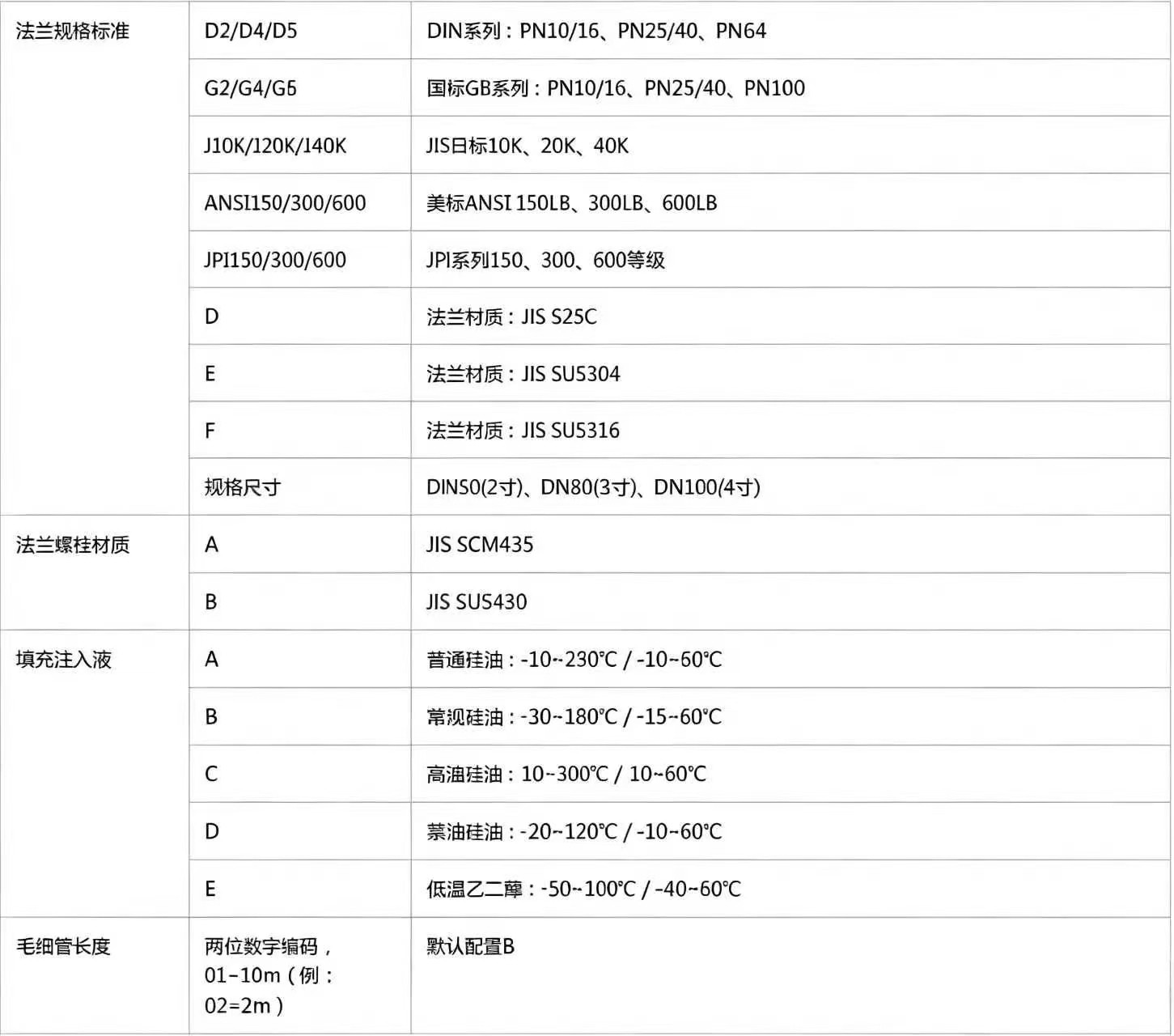

法兰规格标准 | D2/D4/D5 | DIN系列：PN10/16、PN25/40、PN64 |
G2/G4/G6 | 国标GB系列：PN10/16、PN25/40、PN100（GB/T9115.1-2000） | |
J10K/J20K/J40K | JIS日标10K、20K、40K | |
ANSI150/300/600 | 美标ANSI 150LB、300LB、600LB | |
JPI150/300/600 | JPI系列150、300、600等级 | |
D | 法兰材质：JIS S25C | |
E | 法兰材质：JIS SUS304 | |
F | 法兰材质：JIS SUS316 | |
规格尺寸 | DN50(2寸)、DN80(3寸)、DN100(4寸) | |
法兰螺栓材质 | A | JIS SCM435 |
B | JIS SUS630 | |
填充注入液（接液温度环境温度） | A | 普通硅油：-10~250℃ / -10~60℃ |
B | 常规硅油：-30~180℃ / -15~60℃ | |
C | 高温硅油：10~300℃ / 10~60℃ | |
D | 禁油硅油：-20~120℃ / -10~60℃ | |
E | 低温乙二醇：-50~100℃ / -40~60℃ | |
毛细管长度 | 两位数字编码，可选1~10m（例：02=2m），默认配置B | |

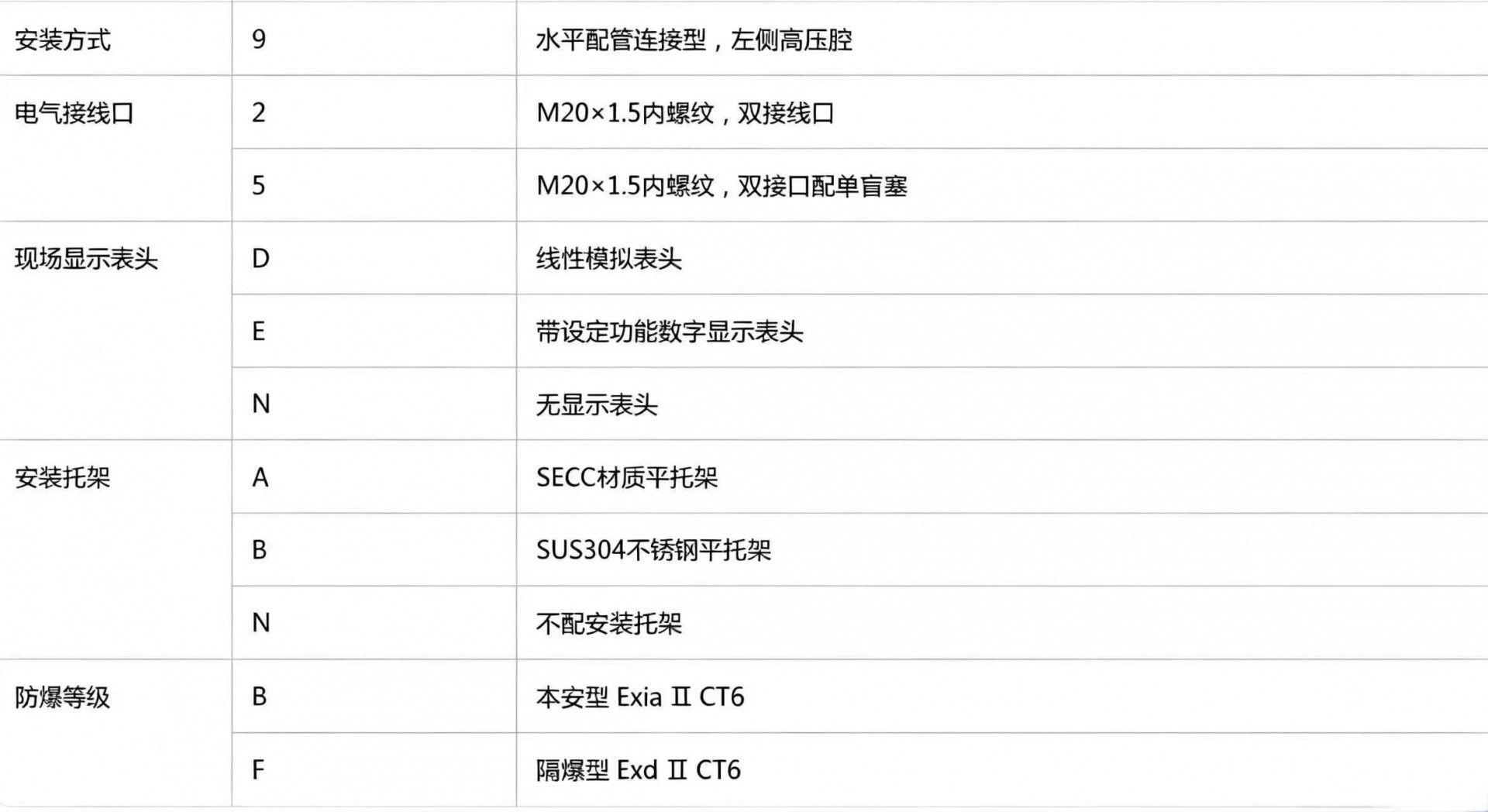

安装方式 | 9 | 水平配管连接型，左侧高压腔 |
电气接线口 | 2 | M20×1.5内螺纹，双接线口 |
5 | M20×1.5内螺纹，双接口配单盲塞 | |
现场显示表头 | D | 线性模拟表头 |
E | 带设定功能数字显示表头 | |
N | 无显示表头 | |
安装托架 | A | SECC材质平托架 |
B | SUS304不锈钢平托架 | |
N | 不配安装托架 | |
防爆等级 | B | 本安型 Exia Ⅱ CT6 |
F | 隔爆型 Exd Ⅱ CT6 |
