一、80G调频雷达物位计概述
80G 调频雷达物位计采用 76～81GHz 调频连续波（FMCW）毫米波技术，属于非接触式物位测量设备。仪表依托窄波束天线，具备较小测量盲区与较高测量分辨率，可完成液体、固体物料的连续物位监测。设备可抵御粉尘、蒸汽、液面泡沫等工况干扰，能够规避罐内构件带来的信号干扰。支持 4-20mA、HART 等常规信号输出，**应用于化工、建材、水处理、仓储料仓等场景，适配高低温、常压及承压容器物位检测。
测量原理：80G调频连续波雷达物位计的通用原理为雷达在安装位置发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差8f和介质表面的距离R 成一定比例关系：R=C(速度)*8f(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知，因此算出频率差8f，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离(简称空高)，得出液位的高度。
二、80G雷达物位计的特点
毫米波雷达测量精度可达1mm，测量盲区为50mm。
更小的天线尺寸，满足更多的工况场合测量。
3.多种透镜天线，3°发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。
4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。
5.动态信号范围更大，对于低介电常数介质的测量更加稳定。
三、80G调频雷达物位计技术参数

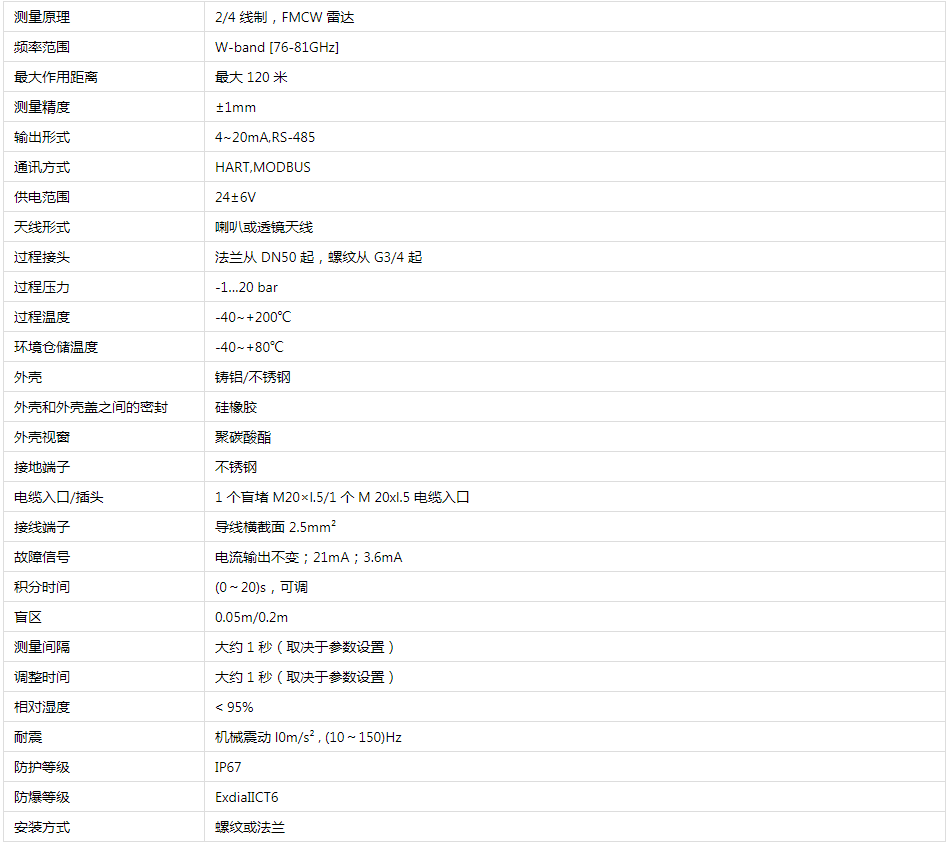

测量原理 | 2/4 线制，FMCW 雷达 |
频率范围 | W-band [76-81GHz] |
*大作用距离 | *大 120 米 |
测量精度 | ±1mm |
输🎧形式 | 4~20mA,RS-485 |
通讯方式 | HART,MODBUS |
供电范围 | 24±6V |
天线形式 | 喇叭或透镜天线 |
过程接头 | 法兰从 DN50 起，螺纹从 G3/4 起 |
过程压力 | -1…20 bar |
过程温度 | -40~+200℃ |
环境仓储温度 | -40~+80℃ |
外壳 | 铸铝/不锈钢 |
外壳和外壳盖之间的密封 | 硅橡胶 |
外壳视窗 | 聚碳酸酯 |
接地端子 | 不锈钢 |
电缆入口/插头 | 1 个盲堵 M20×l.5/1 个 M 20xl.5 电缆入口 |
接线端子 | 导线横截面 2.5mm² |
故障信号 | 电流输🎧不变；21mA；3.6mA |
积分时间 | (0～20)s，可调 |
盲区 | 0.05m/0.2m |
测量间隔 | 大约 1 秒（取决于参数设置） |
调整时间 | 大约 1 秒（取决于参数设置） |
相对湿度 | ˂ 95% |
耐震 | 机械震动 l0m/s² , (10～150)Hz |
防护等级 | IP67 |
防爆等级 | ExdiaIICT6 |
安装方式 | 螺纹或法兰 |
四、80G 调频雷达物位计适用行业
1.石油化工：储罐原油、溶剂、酸碱介质液位，反应釜物料测量，耐受蒸汽、挥发性介质
2.水处理环保：污水池、清水罐、药剂储罐、污泥料仓液位监测
3.建材水泥：熟料仓、粉煤灰仓、砂石料仓、粉料固体料位检测
4.粮食仓储：粮库筒仓、饲料料仓各类颗粒、粉状粮食物料
5.电力能源：电厂灰库、原煤仓、化学水处理罐、冷凝水箱
6.冶金矿山：矿粉仓、冶炼辅料储罐、浆液槽液位料位测量
7.食品医药：原料储罐、发酵罐，适配卫生工况液体与粉体物料
8.造纸行业：纸浆槽、化学品储罐液位监测
五、产品选型

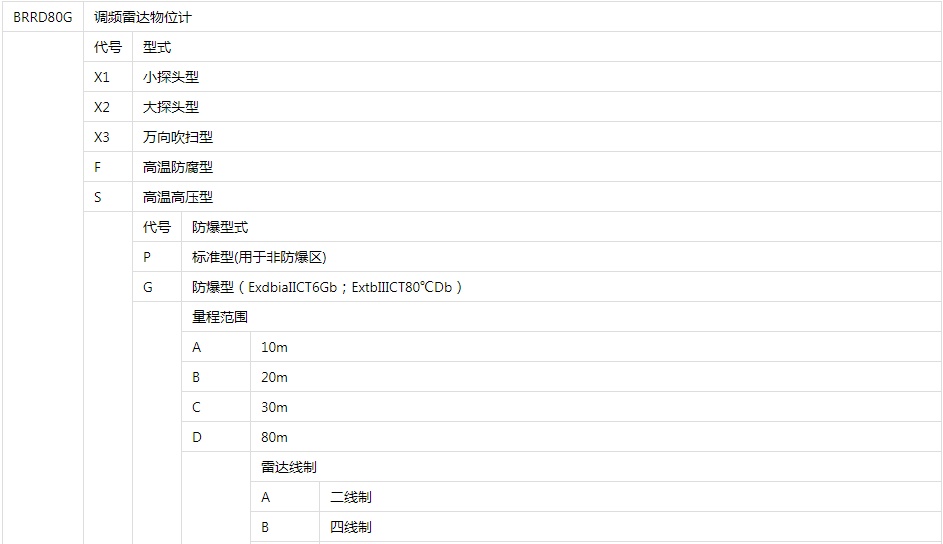

BRRD80G | 调频雷达物位计 | |||||||||
代号 | 型式 | |||||||||
X1 | 小探头型 | |||||||||
X2 | 大探头型 | |||||||||
X3 | 万向吹扫型 | |||||||||
F | 高温防腐型 | |||||||||
S | 高温高压型 | |||||||||
代号 | 防爆型式 | |||||||||
P | 标准型(用于非防爆区) | |||||||||
G | 防爆型（ExdbiaIICT6Gb；ExtbIIICT80℃Db） | |||||||||
量程范围 | ||||||||||
A | 10m | |||||||||
B | 20m | |||||||||
C | 30m | |||||||||
D | 80m | |||||||||
| 雷达线制 | |||||||||
A | 二线制 | |||||||||
B | 四线制 | |||||||||

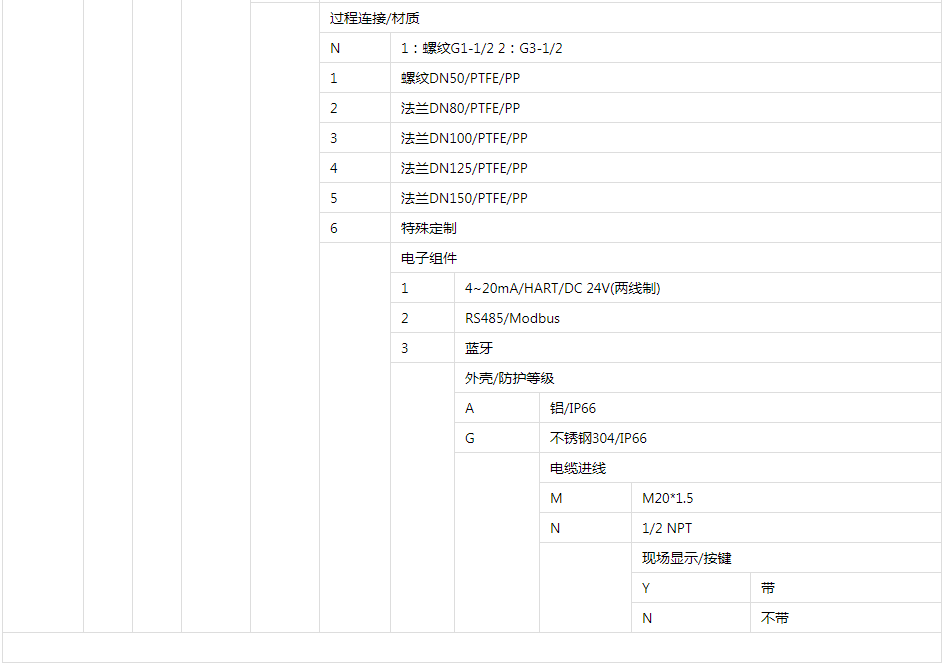

过程连接/材质 | ||||||||||
N | 1：螺纹G1-1/2 2：G3-1/2 | |||||||||
1 | 螺纹DN50/PTFE/PP | |||||||||
2 | 法兰DN80/PTFE/PP | |||||||||
3 | 法兰DN100/PTFE/PP | |||||||||
4 | 法兰DN125/PTFE/PP | |||||||||
5 | 法兰DN150/PTFE/PP | |||||||||
6 | 特殊定制 | |||||||||
电子组件 | ||||||||||
1 | 4~20mA/HART/DC 24V(两线制) | |||||||||
2 | RS485/Modbus | |||||||||
3 | 蓝牙 | |||||||||
外壳/防护等级 | ||||||||||
A | 铝/IP66 | |||||||||
G | 不锈钢304/IP66 | |||||||||
电缆进线 | ||||||||||
M | M20*1.5 | |||||||||
N | 1/2 NPT | |||||||||
现场显示/按键 | ||||||||||
Y | 带 | |||||||||
N | 不带 | |||||||||
