一、产品概述
差压变送器用于检测两点介质压力差值，可适配液体、气体、蒸汽介质测量。搭载标准化传感芯体，区分多档测量量程，精度包含 0.25% FS、0.5% FS 两种规格。过程接口支持 M20×1.5、1/2NPT，也可定制特殊连接螺纹。具备普通、本安、隔离三类防爆结构，适配防爆工业环境。设备将压差信号转化为标准电信号，多用于流量测算、液位监测、管道压差监控，**配套化工、电力、水处理自动化控制系统，数据传输稳定，适配现场常规安装工况。
二、产品特点
◆**的单晶硅压力传感器技术与**封装工艺，精心研制出的一款国际** 技术的高性能压力变送器
◆双膜片过载结构，从容应对高过载考验
◆用集成电路与表面封装技术的信号变送模块，性能强大的24位ADC实现高精 度与快速应答
◆显示模块可355°旋转，按键参数操作功能友好
◆按键参数设置不影响电气防护等级，更安全、更快捷
◆高性能Focbar单晶硅压力变送器，国际**技术与中国智造的完美结合
◆坚固优质的不锈钢过程法兰，臻厚的加强结构，坚不可摧，高静压、高过载 的强大保障

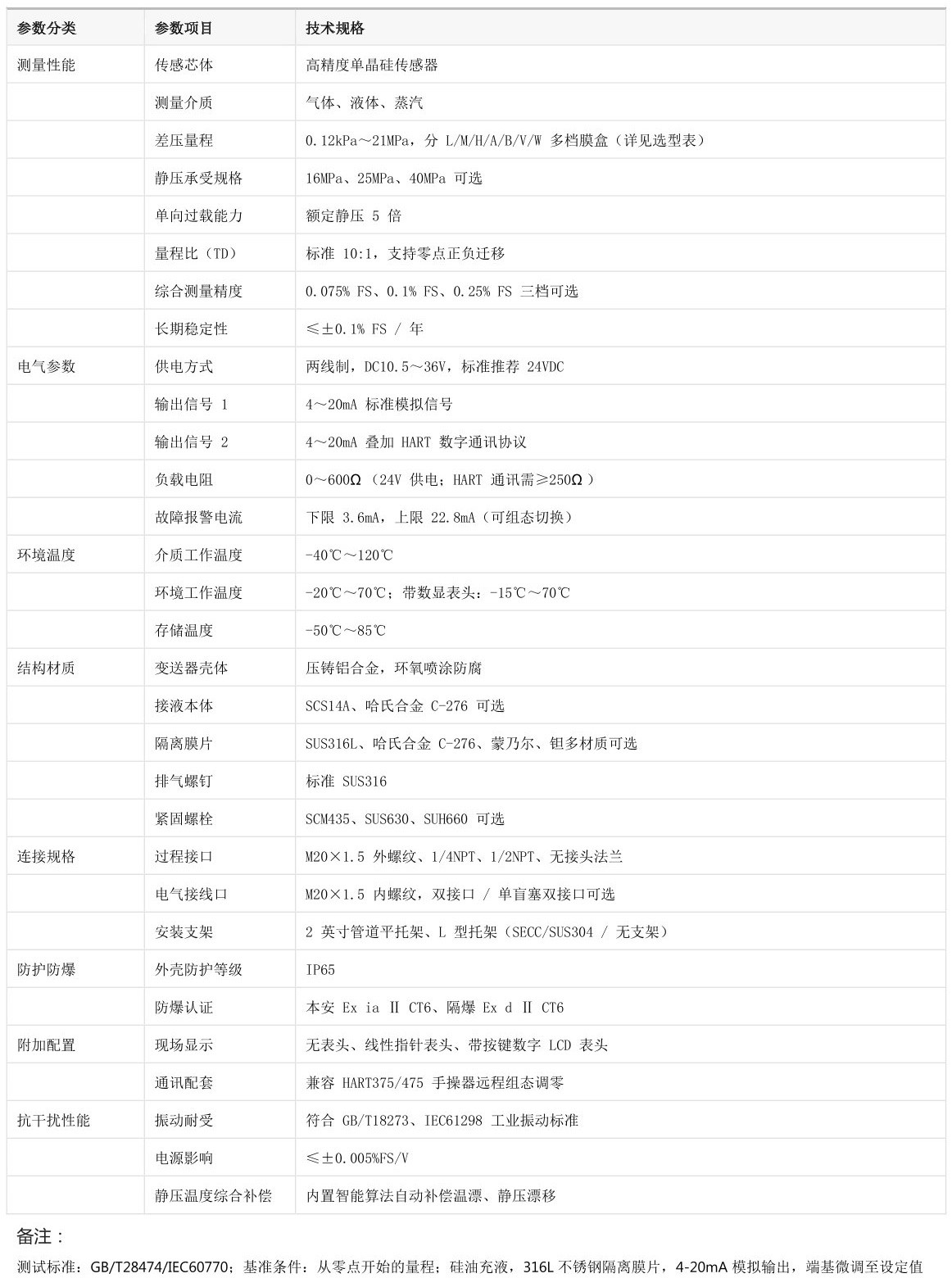

三、技术参数
| 参数分类 | 参数项目 | 技术规格 |
|---|---|---|
| 测量性能 | 传感芯体 | 高精度单晶硅传感器 |
| 测量介质 | 气体、液体、蒸汽 | |
| 差压量程 | 0.12kPa～21MPa，分 L/M/H/A/B/V/W 多档膜盒（详见选型表） | |
| 静压承受规格 | 16MPa、25MPa、40MPa 可选 | |
| 单向过载能力 | 额定静压 5 倍 | |
| 量程比（TD） | 标准 10:1，支持零点正负迁移 | |
| 综合测量精度 | 0.075% FS、0.1% FS、0.25% FS 三档可选 | |
| 长期稳定性 | ≤±0.1% FS / 年 | |
| 电气参数 | 供电方式 | 两线制，DC10.5～36V，标准推荐 24VDC |
| 输出信号 1 | 4～20mA 标准模拟信号 | |
| 输出信号 2 | 4～20mA 叠加 HART 数字通讯协议 | |
| 负载电阻 | 0～600Ω（24V 供电；HART 通讯需≥250Ω） | |
| 故障报警电流 | 下限 3.6mA，上限 22.8mA（可组态切换） | |
| 环境温度 | 介质工作温度 | -40℃～120℃ |
| 环境工作温度 | -20℃～70℃；带数显表头：-15℃～70℃ | |
| 存储温度 | -50℃～85℃ | |
| 结构材质 | 变送器壳体 | 压铸铝合金，环氧喷涂防腐 |
| 接液本体 | SCS14A、哈氏合金 C-276 可选 | |
| 隔离膜片 | SUS316L、哈氏合金 C-276、蒙乃尔、钽多材质可选 | |
| 排气螺钉 | 标准 SUS316 | |
| 紧固螺栓 | SCM435、SUS630、SUH660 可选 | |
| 连接规格 | 过程接口 | M20×1.5 外螺纹、1/4NPT、1/2NPT、无接头法兰 |
| 电气接线口 | M20×1.5 内螺纹，双接口 / 单盲塞双接口可选 | |
| 安装支架 | 2 英寸管道平托架、L 型托架（SECC/SUS304 / 无支架） | |
| 防护防爆 | 外壳防护等级 | IP65 |
| 防爆认证 | 本安 Ex ia Ⅱ CT6、隔爆 Ex d Ⅱ CT6 | |
| 附加配置 | 现场显示 | 无表头、线性指针表头、带按键数字 LCD 表头 |
| 通讯配套 | 兼容 HART375/475 手操器远程组态调零 | |
| 抗干扰性能 | 振动耐受 | 符合 GB/T18273、IEC61298 工业振动标准 |
| 电源影响 | ≤±0.005%FS/V | |
| 静压温度综合补偿 | 内置智能算法自动补偿温漂、静压漂移 |
备注：性能测试标准及基准条件
测试标准：GB/T28474/IEC60770；基准条件：从零点开始的量程；硅油充液，316L不锈钢隔离膜片，4-20mA模拟输出，端基微调至设定值
四、适用行业
差压变送器**用于化工、电力、水处理、油气、冶金、造纸、食品医药、暖通、水泥、半导体行业，可监测液位、管道流量、设备过滤压差、炉膛负压等参数，适配气体、液体、蒸汽各类工业介质压力差值采集。

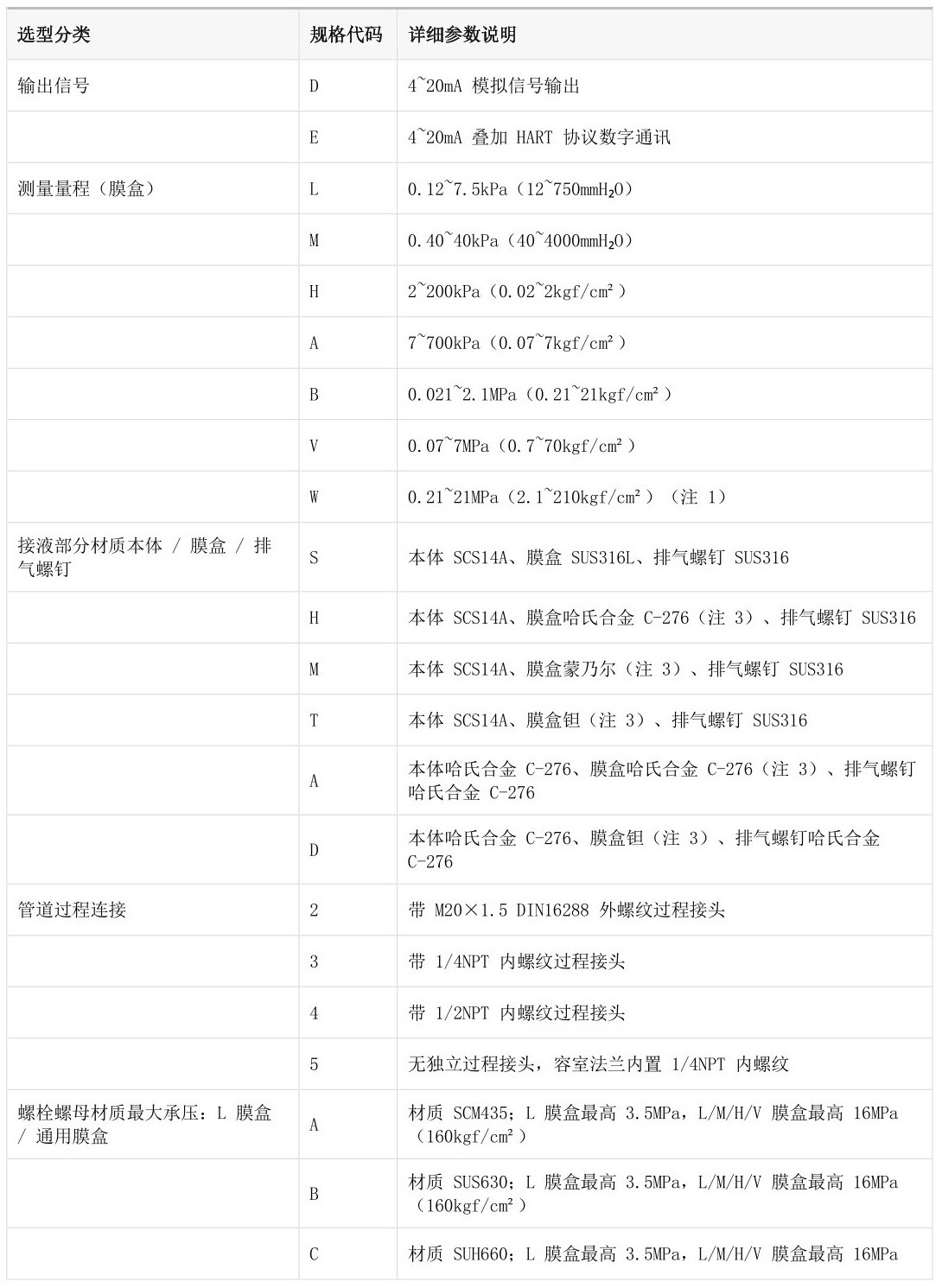

五、产品选型
| 选型分类 | 规格代码 | 详细参数说明 |
|---|---|---|
| 输出信号 | D | 4~20mA 模拟信号输出 |
| E | 4~20mA 叠加 HART 协议数字通讯 | |
| 测量量程（膜盒） | L | 0.12~7.5kPa（12~750mmH₂O） |
| M | 0.40~40kPa（40~4000mmH₂O） | |
| H | 2~200kPa（0.02~2kgf/cm²） | |
| A | 7~700kPa（0.07~7kgf/cm²） | |
| B | 0.021~2.1MPa（0.21~21kgf/cm²） | |
| V | 0.07~7MPa（0.7~70kgf/cm²） | |
| W | 0.21~21MPa（2.1~210kgf/cm²）（注 1） | |
| 接液部分材质本体 / 膜盒 / 排气螺钉 | S | 本体 SCS14A、膜盒 SUS316L、排气螺钉 SUS316 |
| H | 本体 SCS14A、膜盒哈氏合金 C-276（注 3）、排气螺钉 SUS316 | |
| M | 本体 SCS14A、膜盒蒙乃尔（注 3）、排气螺钉 SUS316 | |
| T | 本体 SCS14A、膜盒钽（注 3）、排气螺钉 SUS316 | |
| A | 本体哈氏合金 C-276、膜盒哈氏合金 C-276（注 3）、排气螺钉哈氏合金 C-276 | |
| D | 本体哈氏合金 C-276、膜盒钽（注 3）、排气螺钉哈氏合金 C-276 | |
| 管道过程连接 | 2 | 带 M20×1.5 DIN16288 外螺纹过程接头 |
| 3 | 带 1/4NPT 内螺纹过程接头 | |
| 4 | 带 1/2NPT 内螺纹过程接头 | |
| 5 | 无独立过程接头，容室法兰内置 1/4NPT 内螺纹 | |
| 螺栓螺母材质*大承压：L 膜盒 / 通用膜盒 | A | 材质 SCM435；L 膜盒*高 3.5MPa，L/M/H/V 膜盒*高 16MPa（160kgf/cm²） |
| B | 材质 SUS630；L 膜盒*高 3.5MPa，L/M/H/V 膜盒*高 16MPa（160kgf/cm²） | |
| C | 材质 SUH660；L 膜盒*高 3.5MPa，L/M/H/V 膜盒*高 16MPa（160kgf/cm²） | |

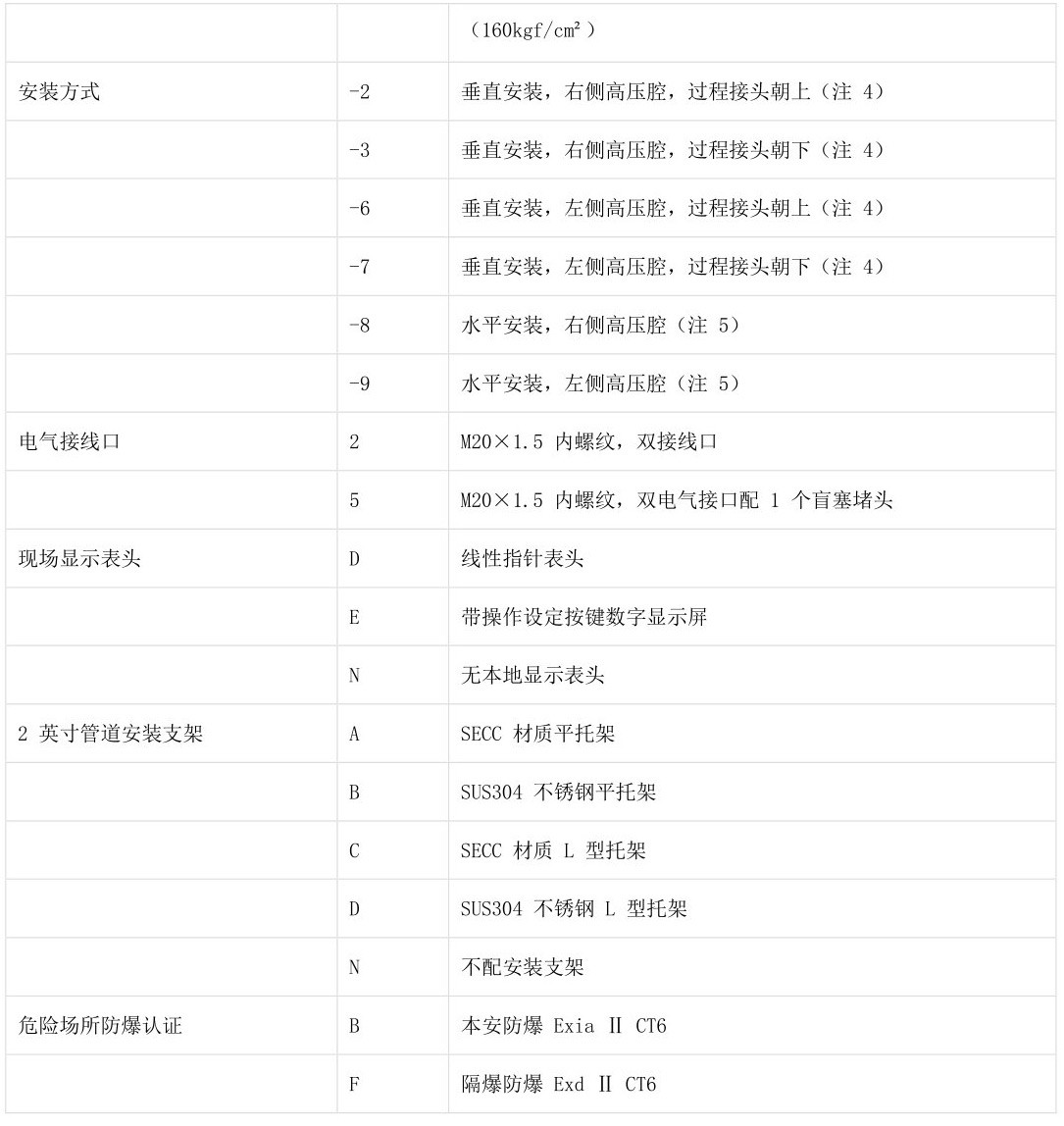

| 安装方式 | -2 | 垂直安装，右侧高压腔，过程接头朝上（注 4） |
| -3 | 垂直安装，右侧高压腔，过程接头朝下（注 4） | |
| -6 | 垂直安装，左侧高压腔，过程接头朝上（注 4） | |
| -7 | 垂直安装，左侧高压腔，过程接头朝下（注 4） | |
| -8 | 水平安装，右侧高压腔（注 5） | |
| -9 | 水平安装，左侧高压腔（注 5） | |
| 电气接线口 | 2 | M20×1.5 内螺纹，双接线口 |
| 5 | M20×1.5 内螺纹，双电气接口配 1 个盲塞堵头 | |
| 现场显示表头 | D | 线性指针表头 |
| E | 带操作设定按键数字显示屏 | |
| N | 无本地显示表头 | |
| 2 英寸管道安装支架 | A | SECC 材质平托架 |
| B | SUS304 不锈钢平托架 | |
| C | SECC 材质 L 型托架 | |
| D | SUS304 不锈钢 L 型托架 | |
| N | 不配安装支架 | |
| 危险场所防爆认证 | B | 本安防爆 Exia Ⅱ CT6 |
| F | 隔爆防爆 Exd Ⅱ CT6 |
