一、产品概述

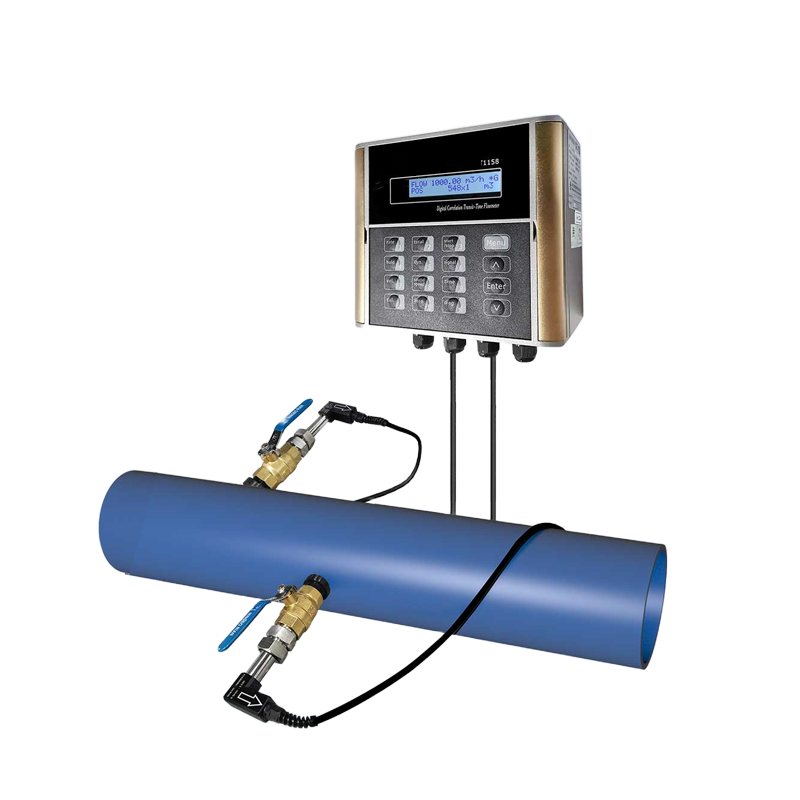

金湖博锐仪表BR1158W插入式超声波流量计采用外夹时差式测量，无需断管开孔，适配DN25-DN1200各类管材。机身锂电便携，测量冷却水、润滑油、除盐水等液体，精度稳定，自带数据存储，主要应用于暖通、新材料、水务现场流量巡检，支持现场快速校验管道流量数据。

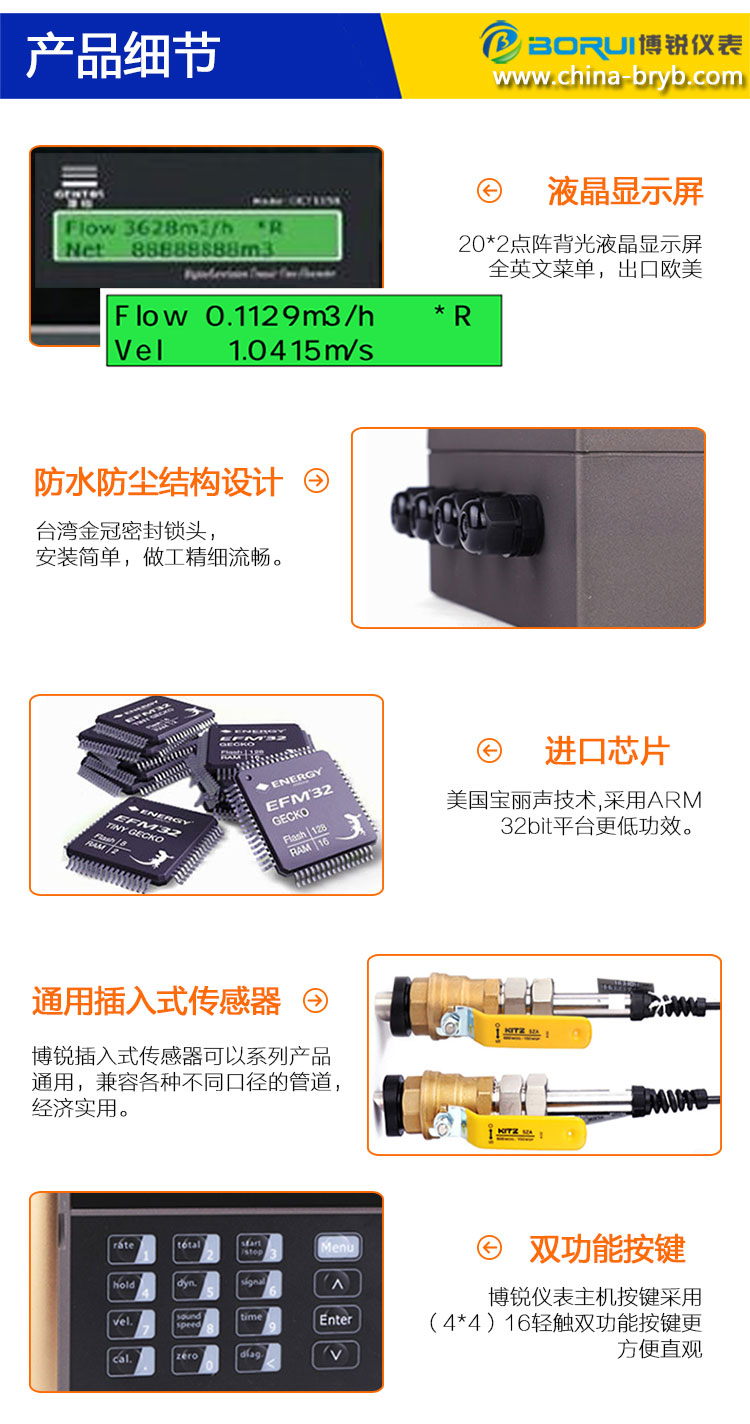

二、产品特点

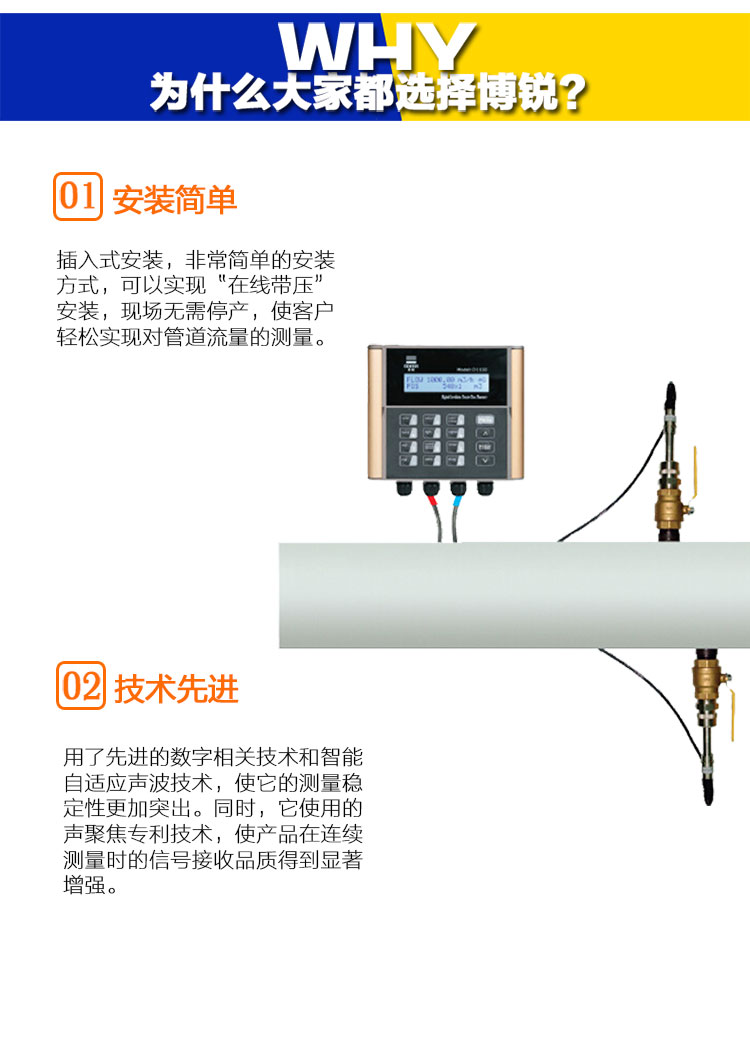

1.插入式探头，可在线带压安装，无需停水；
2.RS-485通讯接口，支持MODBUS协议；
3.变送器防护等级达到IP65，传感器防护等级达到IP68；
4.全窗口化的软件设计，轻松设定管径、管材质等参数；
5.日、月、年流量累计功能，带有补偿断电时间段流量功能。

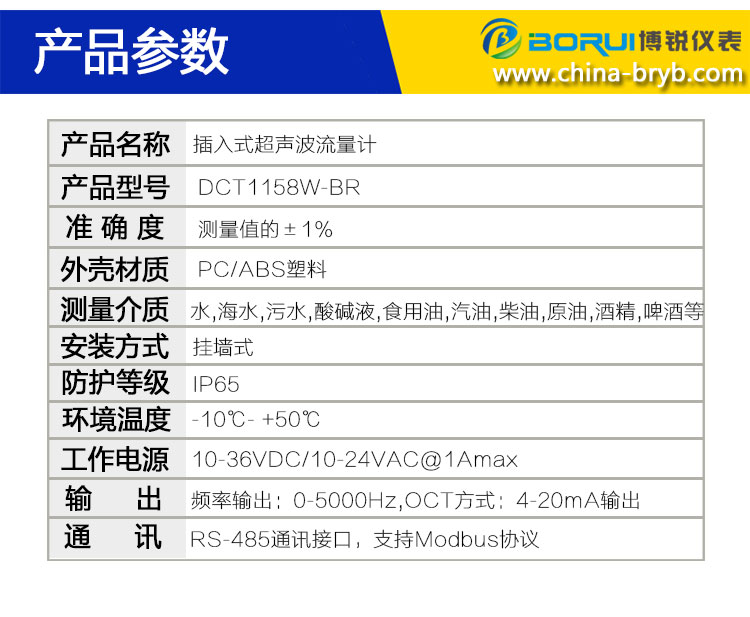

三、技术参数
| 变送器 | |
|---|---|
| 项目 | 内容/指标 |
| 测量对象 | 单一介质的导声液体 |
| 测量介质 | 单一介质的导声液体 |
| 浊度范围 | 小于10g/L |
| 流态要求 | 稳定的紊流或层流，并充满管道 |
| 流体温度 | -10℃～50℃ |
| 流速范围 | 0.01～5m/s(0.03～16ft/s) |
| 管道条件 | — |
| 管道材质 | 碳钢、不锈钢、PVC |
| 管径范围 | 50mm～1200mm |
| 推荐测量范围 | 50mm～1200mm |
| 合适管衬 | 无 |
| 直管段要求 | 一般情况下必须满足测量点前10D测量点后5D的工况要求，详见说明书 |
| 测量点选择 | 见“选择测量点部分” |
| 传感器 | |
|---|---|
| 项目 | 内容/指标 |
| 传感器类型 | 标准插入式 |
| 型号 | W211 |
| 测量管径 | 50mm～1200mm |
| 测量环境 | 相对湿度0~99% |
| 测量温度 | -40℃～80℃ |
| 外壳材质 | 不锈钢PEI |
| 防护等级 | IP68 |
| 压力等级 | 1.6MPa |
| 电缆 | ∮5专用双胶电缆 |
| 外型尺寸 | W270×H50×∮18mm（不含线长） |
| 探头重量 | 1对3.1kg |
| 传感器防爆等级 | 无 Ex ia IIB T4 Ex ia IIC T4 Ex ia IIB T6 Ex ia IIC T6 |
| 加长电缆 | 每5m为一个加长单位，可以加到305米 |
四、适用行业
自来水、污水处理、海水淡化、纯水/超纯水、工业循环水、中水、冷却水……
适用于水，液体中无大量杂质、颗粒、悬浮物或气泡，而且是满管的流体测量。

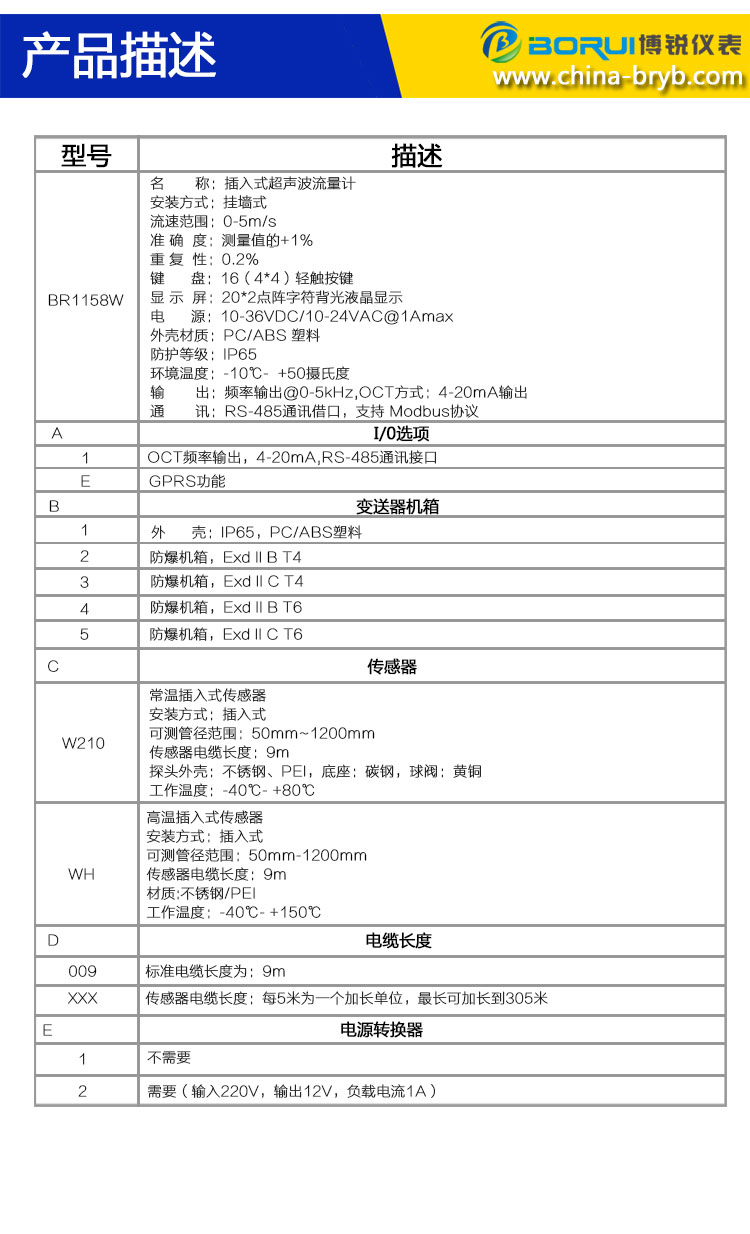

五、产品选型
选型格式：BR1158W-A口-B口-C口-D口-E口
| 型 号 | 变 送 器 描 述 |
|---|---|
| BR1158W | 名称：插入式超声波流量计 安装方式：挂墙式 流速范围：±0.01~5m/s 准确度：测量值的±1% 重复性：0.2% 键盘：16（4*4）轻触按键 显示屏：20*2点阵字符背光液晶显示 电源：10-36VDC@1Amax 外壳材质：PC/ABS塑料，防护等级：IP65 环境温度：-10℃~50℃ 输出：频率输出@0-5kHz，OCT方式；4-20mA输出 通讯：RS-485通讯接口，支持Modbus协议 |
| A | I/O选项 |
| 1 | OCT频率输出，4-20mA输出，RS-485通讯接口 |
| B | 变送器机箱 |
| 1 | 外壳：IP65，PC/ABS塑料 |
| 2 | 防爆机箱，Exd IIB T4 |
| 3 | 防爆机箱，Exd IIC T4 |
| 4 | 防爆机箱，Exd IIB T6 |
| 5 | 防爆机箱，Exd IIC T6 |
| C | 传感器描述 |
| CP | 常温插入式传感器 安装方式：插入式 可测管径范围：25mm~1200mm 传感器电缆长度：9m 材质：CPC 工作温度：0℃~+60℃ |
| CH | 高温插入式传感器 安装方式：插入式 可测管径范围：25mm-1200mm 传感器电缆长度：9m 材质：不锈钢/PEI 工作温度：-40℃~+150℃ |
| D | 电缆长度 |
| 009 | 标准电缆长度：9m |
| XXX | 传感器电缆长度：每5米为一个加长单位，可加长到305米 |
| E | 电源转换器 |
| 1 | 不需要 |
| 2 | 需要（输入220V，输出12V，负载电流1A） |
| 配置举例：BR1158W-1-1-CP-009-1插入式超声波流量计，标准I/O，标准ABS/PC机箱，常温塑料外夹式传感器，无防爆等级，9米电缆，无电源转换器。 | |
