一、产品概述
BR1158LH 超声波冷热量表为双向冷热计量智能仪表，采用数字超声波时差技术，搭配高精度 PT1000 温度传感器，可独立计量冷量、热量，一表适配中央空调、集中供暖管网能耗结算。仪表无机械活动部件，测量稳定、免维护，支持外夹 / 插入 / 管段式传感器选配，搭载 RS485、4-20mA 多信号输出，兼容楼宇 BMS 能源系统。用于商业楼宇、住宅小区、IDC 机房、工业循环水冷暖计量，准确统计能耗，满足分户分摊、管网贸易计量需求。
二、产品特点
1.可冷、热量独立计量
2.可选外夹、插入、管段式传感器
3.高精度配对温度传感器
4.无故障工作时间50000小时测试
5.多参量输出：4-20mA、RS-485 MODBUS

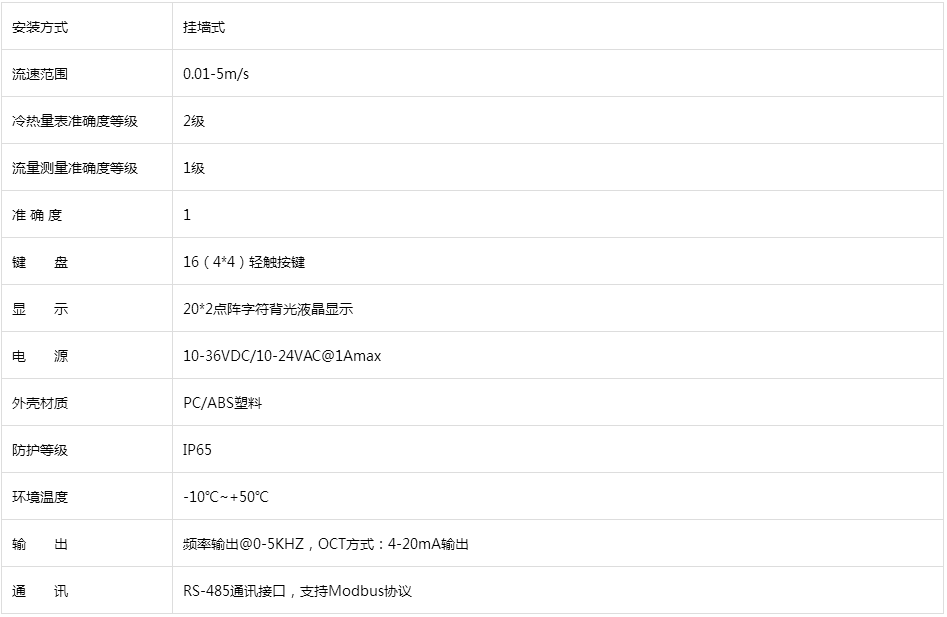

三、技术参数
安装方式 | 挂墙式 |
流速范围 | 0.01-5m/s |
冷热量表准确度等级 | 2级 |
流量测量准确度等级 | 1级 |
准 确 度 | 1 |
键 盘 | 16（4*4）轻触按键 |
显 示 | 20*2点阵字符背光液晶显示 |
电 源 | 10-36VDC/10-24VAC@1Amax |
外壳材质 | PC/ABS塑料 |
防护等级 | IP65 |
环境温度 | -10℃~+50℃ |
输 出 | 频率输出@0-5KHZ，OCT方式：4-20mA输出 |
通 讯 | RS-485通讯接口，支持Modbus协议 |
四、适用行业
1.商业楼宇与公共建筑行业
商业综合体、写字楼、购物中心中央空调冷冻水系统，租户分户 / 分区冷量计费、总管能耗监测。
酒店、公寓、文旅项目冷暖联供系统，夏季计冷量、冬季计热量，能耗成本分摊。
医院、学校、体育馆、会展中心大型公建中央空调，接入楼宇 BMS 系统，建筑能耗监管。
数据中心、IDC 机房冷冻水冷却系统，准确监测冷耗，优化 PUE，机房能源管控。
2.地产与市政暖通行业
住宅小区、产业园配套换热站集中供暖、区域供冷管网，楼栋总表、分户冷热计量。
市政区域供冷站、热力公司换热站一二次管网贸易结算、管网能耗统计。
保障房、智慧社区智慧能源平台配套冷热计量仪表。
3.工业制造行业（工艺冷却循环水）
4.新能源与节能环保行业

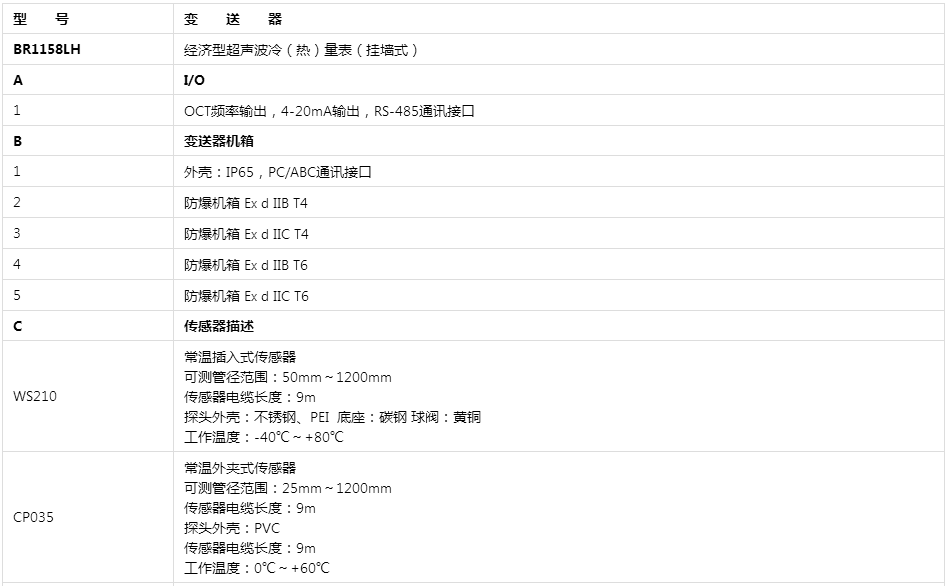

五、产品选型
| 型 号 | 变 送 器 |
| BR1158LH | 经济型超声波冷（热）量表（挂墙式） |
| A | I/O |
| 1 | OCT频率输出，4-20mA输出，RS-485通讯接口 |
| B | 变送器机箱 |
| 1 | 外壳：IP65，PC/ABC通讯接口 |
| 2 | 防爆机箱 Ex d IIB T4 |
| 3 | 防爆机箱 Ex d IIC T4 |
| 4 | 防爆机箱 Ex d IIB T6 |
| 5 | 防爆机箱 Ex d IIC T6 |
| C | 传感器描述 |
| WS210 | 常温插入式传感器 可测管径范围：50mm～1200mm 传感器电缆长度：9m 探头外壳：不锈钢、PEI 底座：碳钢 球阀：黄铜 工作温度：-40℃～+80℃ |
| CP035 | 常温外夹式传感器 可测管径范围：25mm～1200mm 传感器电缆长度：9m 探头外壳：PVC 传感器电缆长度：9m 工作温度：0℃～+60℃ |

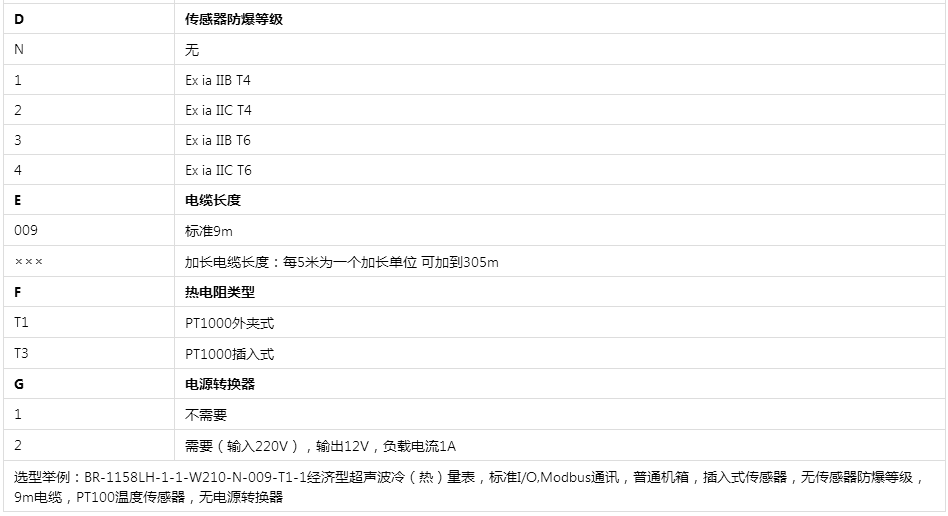

| D | 传感器防爆等级 |
| N | 无 |
| 1 | Ex ia IIB T4 |
| 2 | Ex ia IIC T4 |
| 3 | Ex ia IIB T6 |
| 4 | Ex ia IIC T6 |
| E | 电缆长度 |
| 009 | 标准9m |
| ××× | 加长电缆长度：每5米为一个加长单位 可加到305m |
| F | 热电阻类型 |
| T1 | PT1000外夹式 |
| T3 | PT1000插入式 |
| G | 电源转换器 |
| 1 | 不需要 |
| 2 | 需要（输入220V），输出12V，负载电流1A |
| 选型举例：BR-1158LH-1-1-W210-N-009-T1-1经济型超声波冷（热）量表，标准I/O,Modbus通讯，普通机箱，插入式传感器，无传感器防爆等级，9m电缆，PT100温度传感器，无电源转换器 | |
六、应用案例
1.上海中心大厦
2.成都青羊广场
