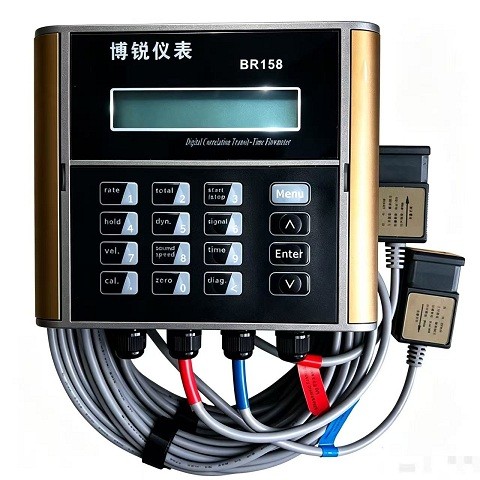

BR1158C外夹式超声波流量计
一、产品概述
BR1158C 外夹式超声波流量计 是一款通用经济型、时差法流量计。它具有简单的安装方式，无需破管和停水，即可实现灵活的管道流量测量。长期提供可信赖、无飘移的测量。外夹式超声波流量计采用了数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，使用了声聚焦技术后，智能信号自适应处理使外夹式超声波流量计在连续测量时的信号接收品质得到显著增强。
二、产品特点
免破管外夹式安装：管道不停产改造，无介质泄漏风险，老旧管道流量改造**
双信号输出：4-20mA 模拟量 + RS485 Modbus，对接 PLC、物联网监测平台
高低温双探头可选：常温 0~80℃、高温 - 40~150℃，适配冷热循环水工况
多级防爆机箱：Exd II BT4/CT4/BT6/CT6，化工易燃易爆管道可用
大屏背光液晶显示，全中文菜单，现场参数调试简单
三、技术参数
| 变送器参数 | |
|---|---|
| 参数项目 | 指标内容 |
| 测量介质 | 单一介质的导声液体 |
| 浊度范围 | 小于10g/L |
| 流态要求 | 稳定的紊流或层流，并充满管道 |
| 流体温度 | -10℃～50℃ |
| 流速范围 | 0.01～5m/s(0.03～16ft/s) |
| 管道材质 | 碳钢、不锈钢、PVC |
| 管径范围 | 外夹式：25mm~1200mm |
| 推荐管径范围 | 50mm～1200mm |
| 合适管衬 | 无 |
| 直管段要求 | 测量点前10D，测量点后5D |
| 测量点选择要求 | 见“选择测量点部分” |
| 传感器参数 | |
|---|---|
| 参数项目 | 指标内容 |
| 传感器类型 | 标准外夹式 |
| 传感器型号 | CP035 |
| 测量管径 | 25mm～1200mm |
| 测量环境 | 温度：0℃~60℃；湿度：0~99% |
| 外壳材质 | CPVC |
| 防护等级 | IP68 |
| 压力等级 | 无 |
| 安装方式 | V型、Z型 |
| 配套电缆 | ∮5专用双胶电缆 |
| 外型尺寸 | W70×h30×d25mm(不含线长) |
| 探头重量 | 1对0.8Kg |
| 加长电缆 | 可加长到305米 |
四、适用行业
自来水、污水处理、海水淡化、纯水/超纯水、工业循环水、中水、冷却水等行业。
适用于水，液体中无大量杂质、颗粒、悬浮物或气泡，而且是满管的流体流量测量场景。
五、产品选型
选型格式：BR1158-A口-B口-C口-D口-E口
| 型号编码 | 参数描述 |
|---|---|
| BR1158 |
经济型外夹式超声波流量计变送器 安装方式：挂墙式；流速范围：±0.01~5m/s；准确度：测量值的±1%；重复性：0.2% 键盘：16（4*4）轻触按键；显示屏：20*2点阵字符背光液晶显示 电源：10-36VDC@1Amax；外壳材质：PC/ABS塑料，防护等级：IP65；环境温度：-10℃~50℃ 输出:频率输出@0-5kHz,OCT方式；4-20mA输出；通讯：RS-485通讯接口，支持Modbus协议 |
| A | I/O输出选项 |
| 1 | OCT频率输出，4-20mA输出，RS-485通讯接口 |
| B | 变送器机箱类型 |
| 1 | 外壳：IP65，PC/ABS塑料 |
| 2 | 防爆机箱，Exd II BT4 |
| 3 | 防爆机箱，Exd II CT4 |
| 4 | 防爆机箱，Exd II BT6 |
| 5 | 防爆机箱，Exd II CT6 |
| C | 传感器类型描述 |
| CP | 常温外夹式传感器，安装方式：外夹式；可测管径25mm~1200mm；电缆9m；材质CPC；工作温度0℃~+60℃ |
| CH | 高温外夹式传感器，安装方式：外夹式；可测管径25mm-1200mm；电缆9m；材质不锈钢/PEI；工作温度-40℃~+150℃ |
| D | 传感器电缆长度 |
| 009 | 标准电缆长度：9m |
| XXX | 传感器电缆长度：每5米为一个加长单位，可加长到305米 |
| E | 电源转换器配置 |
| 1 | 不需要电源转换器 |
| 2 | 需要电源转换器（输入220V，输出12V，负载电流1A） |
| 配置举例：BR1158-1-1-CP-009-1外夹式超声波流量计，标准I/O,标准ABS/PC机箱，常温塑料外夹式传感器，无防爆等级，9米电缆，无电源转换器。 | |
六、选型FAQ
1.外夹式超声波流量计安装有直管段要求吗？
答：外夹式超声波流量计传感器安装需要一定的直管段，基本满足前10后5即可。
2.外夹式超声波流量计高温能不能测？
答：选配高温型传感器可以测量150℃介质。
3.外夹式超声波流量计可以测污水吗？
答：经过处理（初级过滤、二级过滤）的污水，大多可以测量。
七、相关应用案例
外夹式超声波流量计中央空调循环水应用案例： 中央空调循环水应用案例：商场中央空调冷却水管道加装 BR1158C 外夹流量计，无需停机施工，实时监测循环水流量，实现能耗精细化管控。
