外夹式超声波流量计在河北峰峰矿区地下水排放测量中的实际应用

产品名称：外夹式超声波流量计

产品型号：BR1158C

所属行业：矿产冶金

测量介质：地下水

项目地点：河北峰峰矿区

    河北峰峰矿区属于典型老矿区，区域岩溶地下水分布复杂，矿山疏干地下水排放管网分布零散，部分排放管道建设年代久远，管道改造空间有限，地下水排放流量统计一直是当地水环境监测工作中的难点。传统流量监测设备需要截断管道进行安装，部分点位现场不具备停机断管条件，而且矿区地下水含有少量泥沙杂质，接触式仪表容易出现堵塞、磨损，后期维护工作量大，很难长期稳定获取地下水外排的连续流量数据。

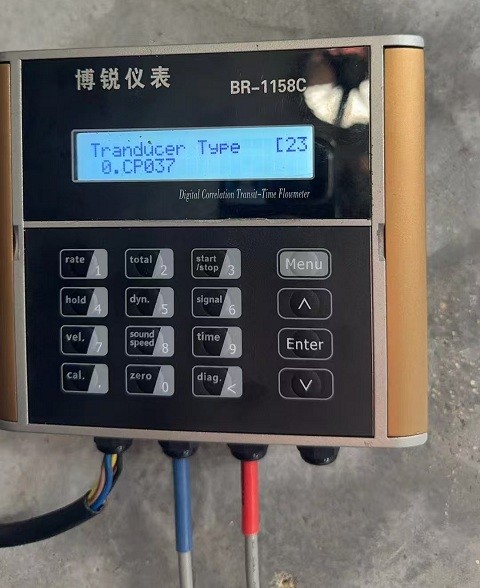

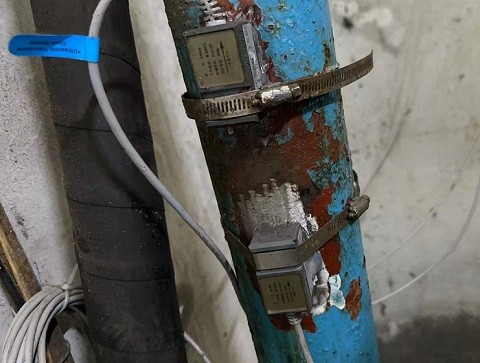

    为完善矿区地下水排放台账，掌握矿山疏干水实际外排总量，当地在多处地下水排放管道点位，采用外夹式超声波流量计开展流量监测工作。该设备采用时差法测量原理，传感器直接固定在管道外壁，不需要切割管道，不用破坏原有排水管路，现场施工无需中断地下水排放作业，老旧管道改造场景也可以快速完成安装。

    矿区现场工况条件复杂，部分点位环境潮湿，管道外壁存在锈蚀结垢情况。外夹式超声波流量计探头不与管内水体直接接触，不受地下水内部泥沙杂质影响，规避了介质腐蚀、探头堵塞等常见故障，适合长期不间断在线监测。设备可以输出瞬时流量与累计排放总量，监测数据能够接入现场监控系统，帮助工作人员掌握不同时段地下水排放变化，为地下水资源评估、入河水量统计、水环境监管提供基础实测数据。

    在实际运行过程中，该套监测方式也存在一定局限，管道严重结垢、管壁过厚会对超声波信号造成干扰，需要做好探头安装位置的选择，优先选取上游直管段充足的管段，定期清理管道外壁，保障测量数据稳定可靠。经过现场实际使用，外夹式超声波流量计适配峰峰矿区老旧排水管网的改造条件，为矿区地下水排放计量提供了一种可行的监测手段，助力矿山区域水资源规范化管理。
