一、产品概述

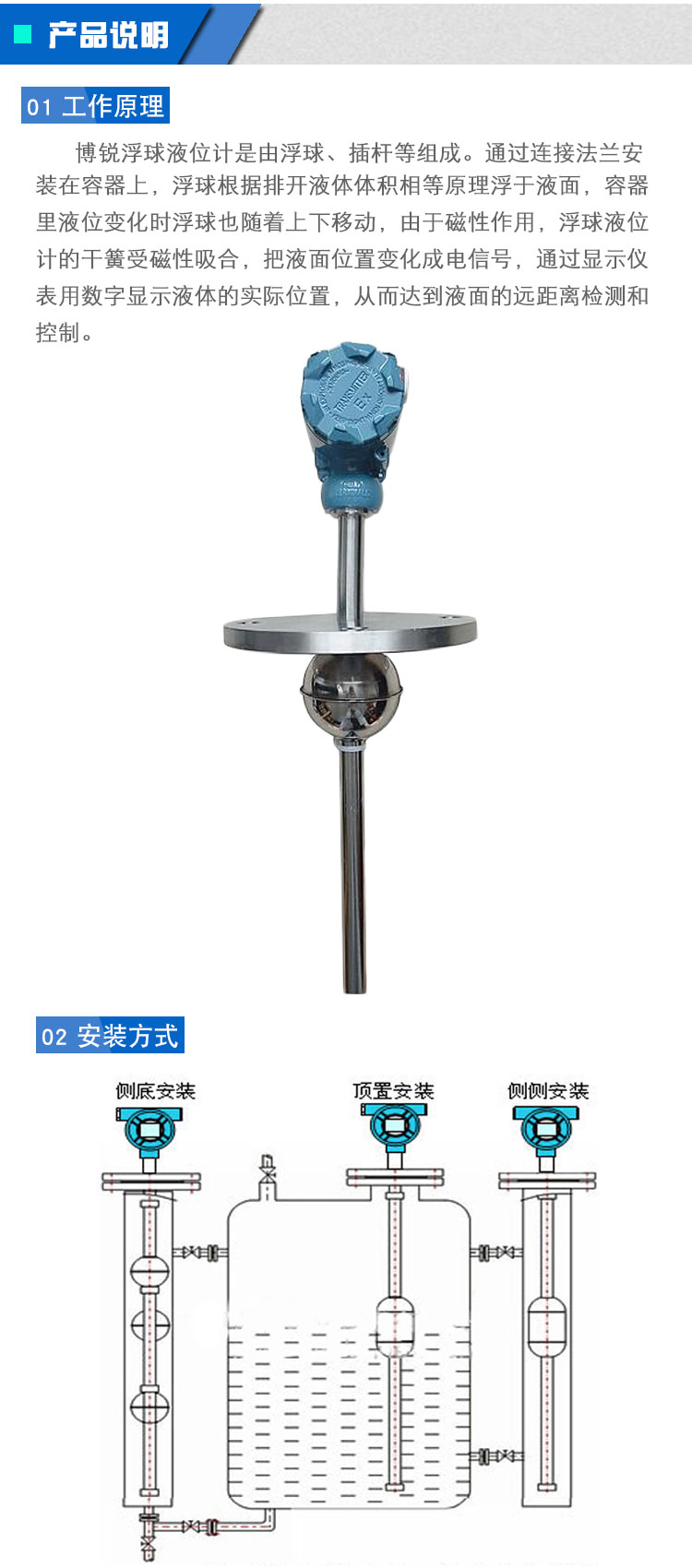

磁性浮球液位计也叫浮球液位计，主要由磁浮球、传感器、变送器三部分组成。当磁性浮球随液位变化、沿导管而上下浮动时、浮球内的磁钢吸合传感器内相应位置上的干簧管，使传感器的总电阻（或电压）发生变化，再由变送器将变化后的电阻（或电压）信号转换成4-20mA的电流信号输出、可选WS2000系列型数显控制仪（或DSB型光柱数显仪）对液位进行远距离测量，并可在显示仪上设定上、下限报警，实现对液位的位式控制，或由其它调节器构成液位恒值调节系统，实现对液位的PID连续调节。
二、产品特点
1. 结构简单可靠，无复杂电子精密部件，抗震动，长期运行故障率低，维护便捷。
2. 适配多种介质，可测量污水、油品、化工液体，耐高温、普通腐蚀工况。
3. 测量不受介质温度、压力、密度小幅波动干扰，液位检测数值稳定。
4. 安装方式灵活，侧装、顶装、管道小型浮球款式齐全，改造加装难度低。
5. 支持开关信号、模拟量输出，可直接对接PLC控制系统，实现液位自动控制。

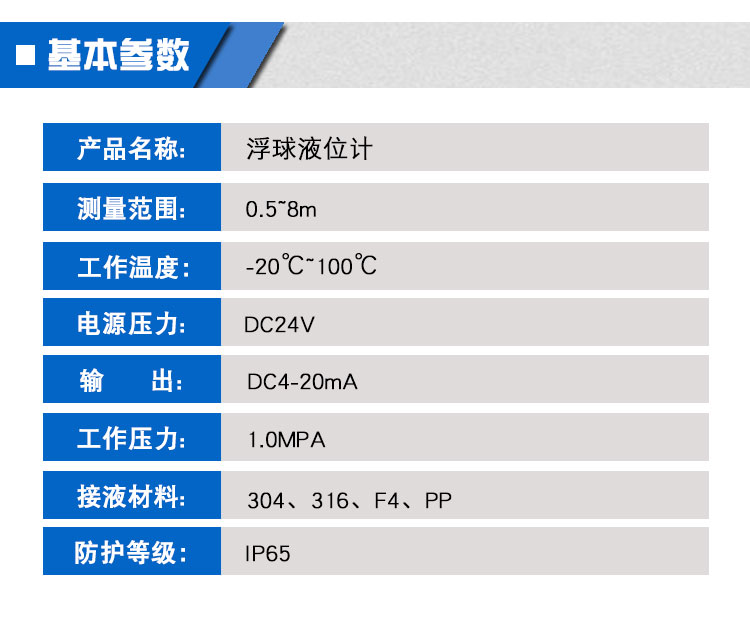

三、技术参数
| 参数项目 | 技术规格 |
|---|---|
| 测量范围 | 0～6000mm |
| 远传精度 | 量程 L≥1000mm：±1.5% FS；量程 L≤1000mm：±2.5% FS |
| 变送器供电输出 | 24VDC，4-20mA 二线制，负载电阻 R2=350Ω |
| 变送器功耗 | ＜70mV |
| 介质温度 | -10℃～+80℃ |
| 适用介质密度 | ≥0.5g/cm³ |
| 工作压力 | ≤1.6MPa |
| 连接法兰 | DN150 PN1.6 突面，执行标准 HG20592-97 |
| 现场指示精度 | ±2.5％FS |
| 防护等级 | IP65 |
| 防爆等级 | 隔爆型 Exd ⅡBT4～6；本安型 ExiⅡCT4～6 |
四、适用行业
化工：酸碱储罐、反应釜液位监测
水处理：污水池、加药箱、纯水罐
电力：除盐水箱、冷却储水设备
石油仓储：成品油常压储罐
食品制药：药液、食用油储存罐
五、产品选型
型 号 | 代 号 | 说 明 | ||||||||||
BR-UHZ-C | □ | □- | □- | □- | □- | □- | □ | □- | □ | □ | 磁性液位计 | |
压力 | □ | MPa | ||||||||||
使用温度 | B C D | 低温-40℃-150℃常温-20℃-150℃ 高温0℃-350℃ | ||||||||||
控制点A | □ | mm(如无此点省略不写)法兰向下算 | ||||||||||
控制点B | □ | mm(如无此点省略不写)法兰向下算 | ||||||||||
控制点C | □ | mm(如无此点省略不写)法兰向下算 | ||||||||||
控制点D | □ | mm(如无此点省略不写)法兰向下算 | ||||||||||
连接法兰 | R S T X | DN50(按同等压力标准) DN80(按同等压力标准) DN100(按同等压力标准) 其它 | ||||||||||
介质密度 | □ | g/cm3 | ||||||||||
材料 | P V R S T X | PP PVC 304 321 316L 其它 | ||||||||||
防爆 | 6 7 8 9 | 普通型本安型 隔爆型 | ||||||||||
类型 | A B | 继电器信号 模拟量信号(4~20mA) | ||||||||||
六、应用案例
七、同类产品推荐
1.磁翻板液位计
2.磁致伸缩液位计
