Focmass9101科里奥利质量流量计-参数规格、选型说明书

一、产品概述

质量流量计是基于科里奥利力原理的精密流量测量仪表，可直接测量介质的质量流量、密度与温度参数，不受流体温度、压力、粘度及组分变化影响，测量精度可达 0.1 级。适用于液体、气体及浆液等多种介质，具备量程比宽、重复性好、无活动部件、维护量低等特点。应用于石油化工、食品制药、油气储运、水处理、能源计量等领域，是贸易交接、配料控制及过程监测中的核心计量设备。


二、产品特点

1.直接测量质量流量，测量精确度高。

2.测量管的振动幅度小，可视作非活动件；测量管路内无阻碍件和活动件。

3.测量值对流体粘度不敏感，流体密度变化对测量值的影响微小。

4.可做多参数测量，如同时测量密度，并由此派生出测量溶液中溶质所含的浓度。

5.中英文菜单操作，使用方便，操作简单，易学易懂。

6.仪表状态自诊断功能，直接显示错误提示语。

7.现场四键操作，能够完成现场组态、查看等功能。

8.实现质量流量、密度、温度的测量，换算体积流量。

9.实现变送器的互换，不需要与传感器匹配标定再使用。

10.提供隔离 RS485数字通讯接口，并支持 RTU MODBUS 现场总线通讯方式。

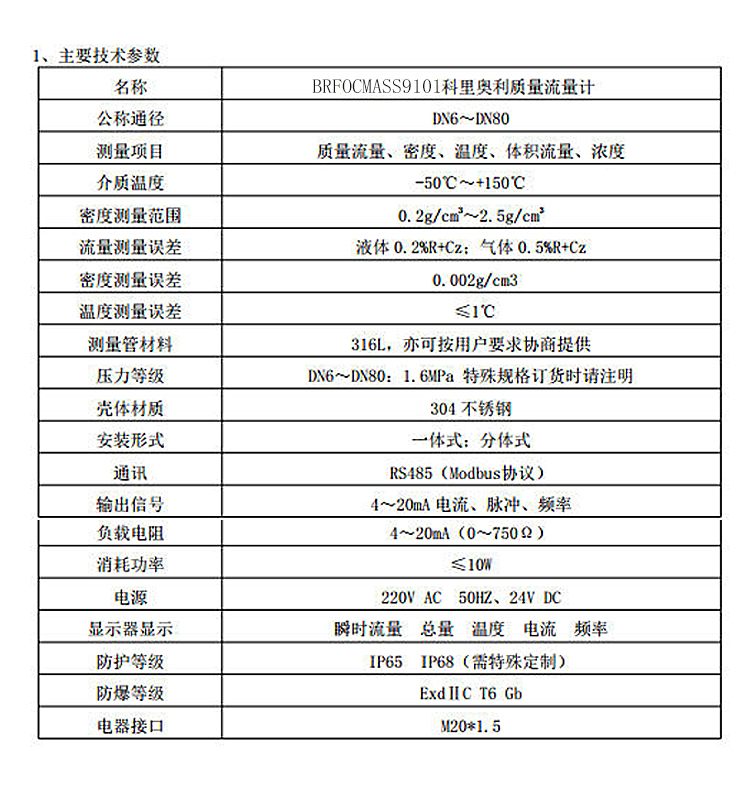

三、技术参数

名称	Focmass9101科里奥利质量流量计
公称通径	DN6～DN80
测量项目	质量流量、密度、温度、体积流量、浓度
介质温度	-50℃～+150℃
密度测量范围	0.2g/cm3～2.5g/cm3
流量测量误差	液体 0.2%R+Cz；气体 0.5%R+Cz
密度测量误差	0.002g/cm3
温度测量误差	≤1℃
测量管材料	316L，亦可按用户要求协商提供
压力等级	DN6～DN80：1.6MPa 特殊规格订货时请注明
壳体材质	304 不锈钢
安装形式	一体式；分体式
通讯	RS485（Modbus协议）
输出信号	4～20mA 电流、脉冲、频率

四、适用行业

1.石油与化工行业（*主要应用领域）

炼油厂：原油、成品油（汽油、柴油、润滑油）的贸易交接、装置配料计量

石油化工：乙烯、丙烯、苯类等化工原料的精确配比与批量控制

精细化工：溶剂、助剂、中间体的定量加注，反应釜进料计量

LNG / 液化气体：液化天然气、液化石油气、液氨等低温介质贸易计量

2.油气储运与能源行业

3.食品与饮料行业

4.制药与生物工程

5.水处理与环保行业

五、产品选型

代号

口径

（mm）

测量范围

液体（介质）

气体（介质）

Focmass9101-6

DN6

0～2400

0～450

Focmass9101-15

DN15

0～7200

0～1400

Focmass9101-25

DN25

0～21500

0～5000

Focmass9101-50

DN50

0～75000

0～16000

Focmass9101-80

DN80

0～240000

0～45000

代号

压力等级

1.6MPa

4.0MPa

定制：运用此字母申请定制，标明压力等级

代号

测量管材质

316L

HC 合金

代号

过程连接

标准法兰 HG/T 20592-2009

卡箍

螺纹式

代号

精度等级

0.5级

0.2级

0.15级

0.1级

代号

温度范围

-50～150℃

-50～250℃

-50～350℃

代号

结构形式

一体式

分体式

代号

供电方式

220V AC 50Hz

DC24V

代号

信号输出

4-20mA；频率；脉冲

4-20mA；频率；脉冲； RS485Modbus RTU

代号

防爆等级

有防爆

无防爆

代号

防护等级

IP65

Focmass9101-25

六、应用案例

1.质量流量计在大庆渣油测量现场应用案例
