外夹式超声波流量计在电厂脱硫脱硝工艺的应用

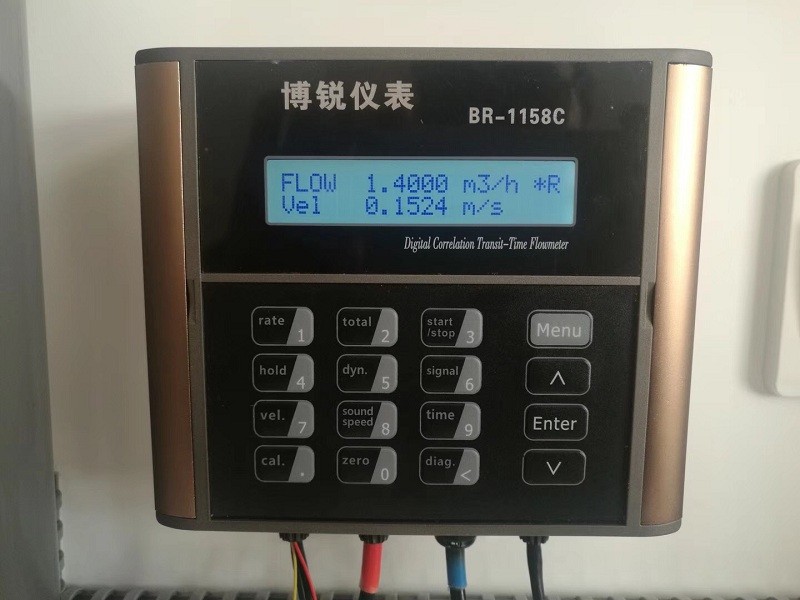

产品名称：外夹式超声波流量计

产品型号：BR1158C

测量介质：循环水

所属行业：电力

项目地点：江苏常州

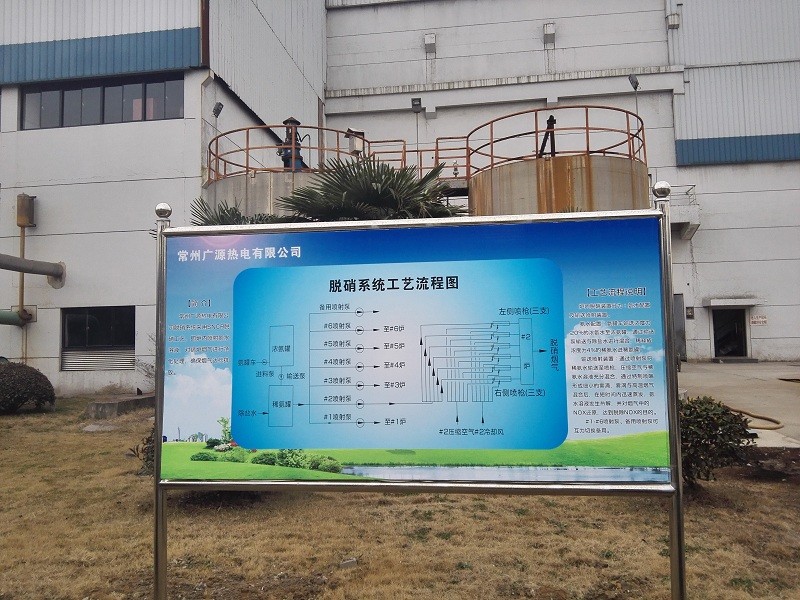

固定外夹式超声波流量计、非接触外敷式液体流量表、不停水安装管道流量计现已**应用于火电厂石灰石浆液、氨水输送、脱硫废水管道流量监测，很多燃煤发电企业选择免开孔的外缚式超声波流量计，解决烟气净化工况下仪表腐蚀、探头堵塞、设备频繁检修等难题，是当下电厂超低排放改造优选的流量测控设备。本次案例对象为常州广源电厂，针对机组脱硫脱硝整套环保管路开展仪表升级改造。

常州广源电厂原有脱硫脱硝系统早前配备传统接触式流量计，管路介质包含腐蚀性脱硫废水、含颗粒石灰石浆液、脱硝氨水药剂。浆液内部固体杂质容易磨损传感探头，酸性废水腐蚀仪表元器件，经常出现测量失灵、管道检修需要停机断管，严重干扰烟气处理工序，药剂投料配比失衡，烟气污染物排放数值容易出现波动。

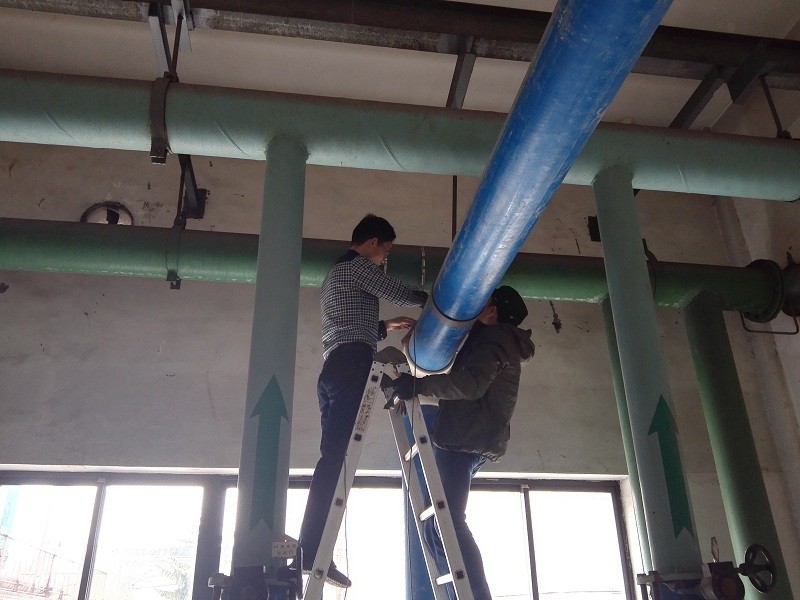

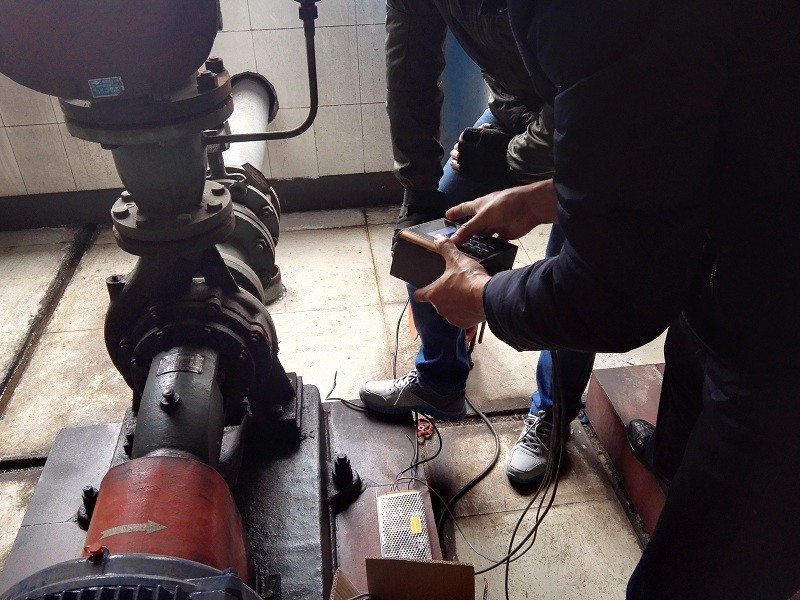

项目技术人员经过工况勘察之后，确定在吸收塔浆液循环管路、氨水输送管道、工艺补水、脱硫废水排放管线加装多台外夹式超声波流量计。传感器夹持于管道外壁，不需要切割管道、不用接触腐蚀性流体，适配电厂 DN50?DN450 多种规格工艺管道，适配带有细微颗粒物的浆液介质。

设备投入运行之后，仪表依靠时差法超声波测算管内流速，实时向电厂 DCS 控制系统传输流量数据。工作人员依托实时流量数值管控石灰石浆液供给量、**调控脱硝氨水投加量，稳定把控液气比，让脱硫塔、SCR 脱硝装置反应条件长期处在*优区间，烟气二氧化硫、氮氧化物处理效率变得稳定可控。

对比从前的接触式流量监测设备，外夹式超声波流量计不存在管路压力损耗，不会产生介质渗漏风险。日常维护无需拆解管路，传感器不容易结垢磨损，大幅度降低电厂环保工段仪表的检修频次；仪表搭载 4?20mA 以及 Modbus 通讯，适配电厂原有自动化平台，机组负荷变动时药剂供给可以快速跟随调节，节省氨水、石灰石原料消耗。

经过一年多现场实测，常州广源电厂脱硫脱硝工段流量监测误差稳定可控，环保设施运行故障率下降，顺利长期维持烟气超低排放标准。该次改造证明外夹式超声波流量计适配火电烟气净化复杂工况，可以为其余同类型燃煤电厂的脱硫脱硝流量改造提供成熟可行的实操参考。
