一、项目背景

山东东明石化润滑油车间负责工业润滑基础油、成品润滑油调和输送，厂区管道布局复杂，润滑油管路涵盖DN80-DN300碳钢输送管线，介质黏度区间10–65cSt，生产温度40–75℃。车间原有流量检测存在多重痛点：固定式涡轮流量计长期接触油品，易因润滑油胶质、细微杂质附着叶轮造成卡滞，测量误差*高达±9%；部分旁路、临时输送管线未预装固定仪表，开展产能核算、泵效校验、管线泄漏排查时，需切割管道加装仪表，单次停工检修耗时4小时以上，直接中断油品调和工序，带来原料损耗与产能损失；车间变频机组密集，电磁干扰强，简易便携流量设备数据波动大，无法提供可靠计量数据用于成本核算与工艺优化。

为实现全管线灵活巡检、不停产流量核验、新旧仪表数据对标，厂区采购金湖博锐BR1278手持式超声波流量计，用于润滑油输送管线常态化流量检测工作。

二、工况测量难点

1. 介质特性干扰：润滑油黏度随温度波动明显，低温下流动性变差，易衰减超声波信号，普通外夹式设备信噪比不足，读数漂移严重；

2. 现场环境复杂：炼化车间电机、变频器集中，强电磁噪声易干扰信号传输；管道外壁存在保温层、轻微锈蚀，影响探头耦合效果；

3. 测量需求多元：需同时完成主输送管线连续监测、支线瞬时流量抽检、循环管路双向流量记录，兼顾短期巡检与数小时连续数据采集；

4. 生产连续性要求高：润滑油调和为连续化生产，不允许断管、泄压、排空介质，严禁测量过程污染油品。

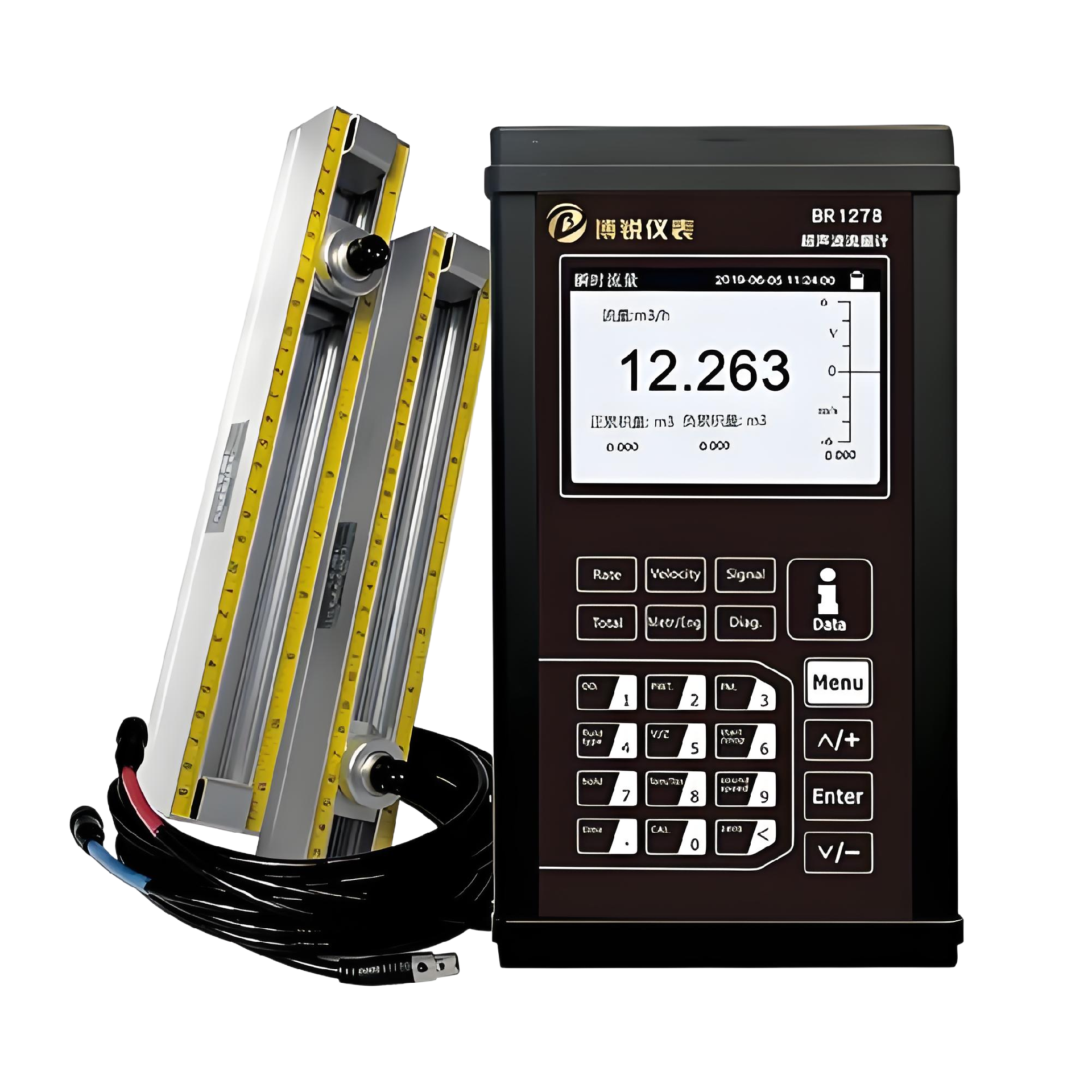

三、BR1278设备适配优势


BR1278为时差法手持式超声波流量计，完美匹配东明石化润滑油车间工况需求：

1. 非接触无损测量：磁吸式外夹探头吸附管道外壁，无需开孔、切割管线，全程不接触润滑油，无介质污染、无压力损耗，测量时生产线正常运行；

2. 高黏度油品优化算法：搭载智能声波自适应补偿技术，针对高黏度油品优化信号滤波，40–80℃润滑油工况下测量精度稳定在±1%，重复性优于0.2%；

3. 强抗工业干扰设计：双平衡差分收发电路，过滤变频、电机电磁干扰，复杂炼化环境下信号强度稳定，无跳数、无断读；

4. 便携长效作业：主机仅0.5kg单手可操作，内置大容量锂电池，满电连续工作12小时，满足全天多管线巡检；中英文背光屏幕，瞬时流量、累计流量、流速同步显示；

5. 大容量数据存储：SD卡存储220万组测量数据，可记录长时间调和工序流量曲线，支持导出分析泵运行效率、物料消耗；适配DN25–DN1200全规格碳钢管线，一套设备覆盖车间全部润滑油管路。

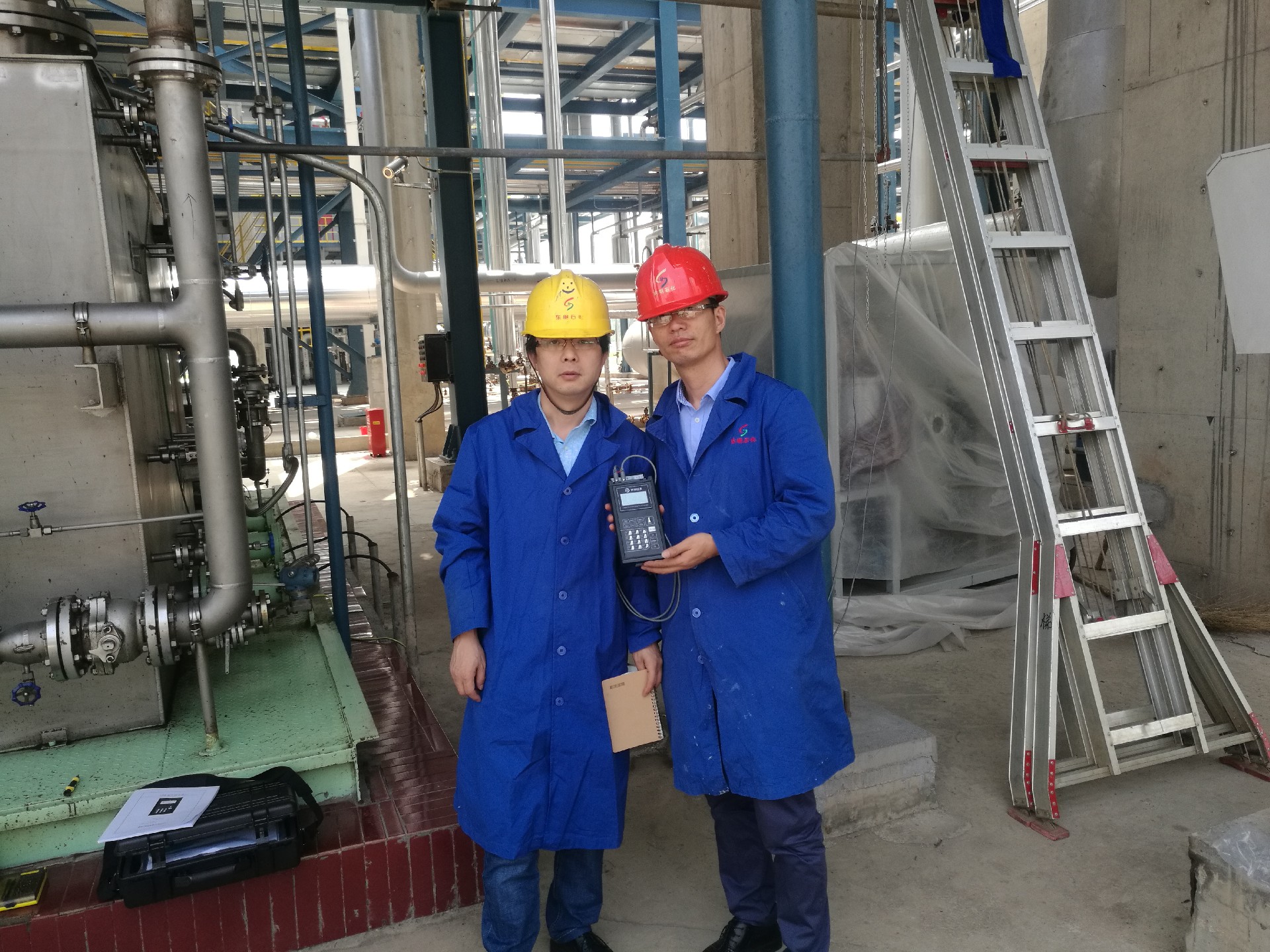

四、现场实测应用流程

1. 前期参数录入：操作人员输入管道材质、壁厚、管径、润滑油声速、介质温度补偿参数，仪表内置油品参数数据库，快速完成黏度适配校准；

2. 探头简易安装：清理管道测点保温层、除锈，涂抹耦合剂，磁吸夹具固定传感器，依据仪表提示调整声程距离，3分钟完成测点布设；

3. 多场景流量检测

◦ 主输送管线：连续采集2小时流量数据，对标固定式涡轮流量计，修正固定仪表长期积垢带来的计量偏差；

◦ 调和支线巡检：每日轮测十余条分支管线，快速排查流量不足、管线堵塞问题；

◦ 循环润滑油泵效测试：记录进出管路双向流量，核算泵输送效率，优化设备运行负荷；

4. 数据归档分析：每日巡检数据存储至存储卡，导出至车间系统，用于润滑油原料消耗统计、调和配比核算，为生产降本提供数据支撑。

五、应用成效

1. 消除停产损失：无需切割管道加装仪表，管线流量检测零停工，单次巡检节约4小时停产工时，每月减少油品损耗超2吨；

2. 计量精度显著提升：高黏度润滑油工况下稳定±1%精度，解决传统涡轮仪表积垢失准问题，物料核算误差大幅降低；

3. 一台设备覆盖全厂巡检：便携可移动，替代多台临时检测工具，减少仪表采购、维护成本；大容量存储实现工序流量全程追溯；

4. 运维效率升级：测点安装无需**动火、管线改造，单人即可完成全部检测操作，车间巡检人力成本降低60%；依靠实时流量数据，提前预判管路堵塞、泵体故障，设备故障停机频次下降45%。

六、项目总结

在东明石化润滑油长期实测中，博锐BR1278手持式超声波流量计凭借非侵入、高精度、强抗干扰、便携长效的核心优势，攻克炼化高黏度油品复杂工况下的流量巡检难题，兼顾临时抽检与长时间连续监测需求，在不停产前提下完成全厂区润滑油管线流量核验、设备能效检测、物料成本统计，为石化润滑油调和工艺优化、精细化生产管控提供可靠计量支撑，现已成为车间日常巡检标配设备，具备**石油炼化油品输送场景推广价值。
