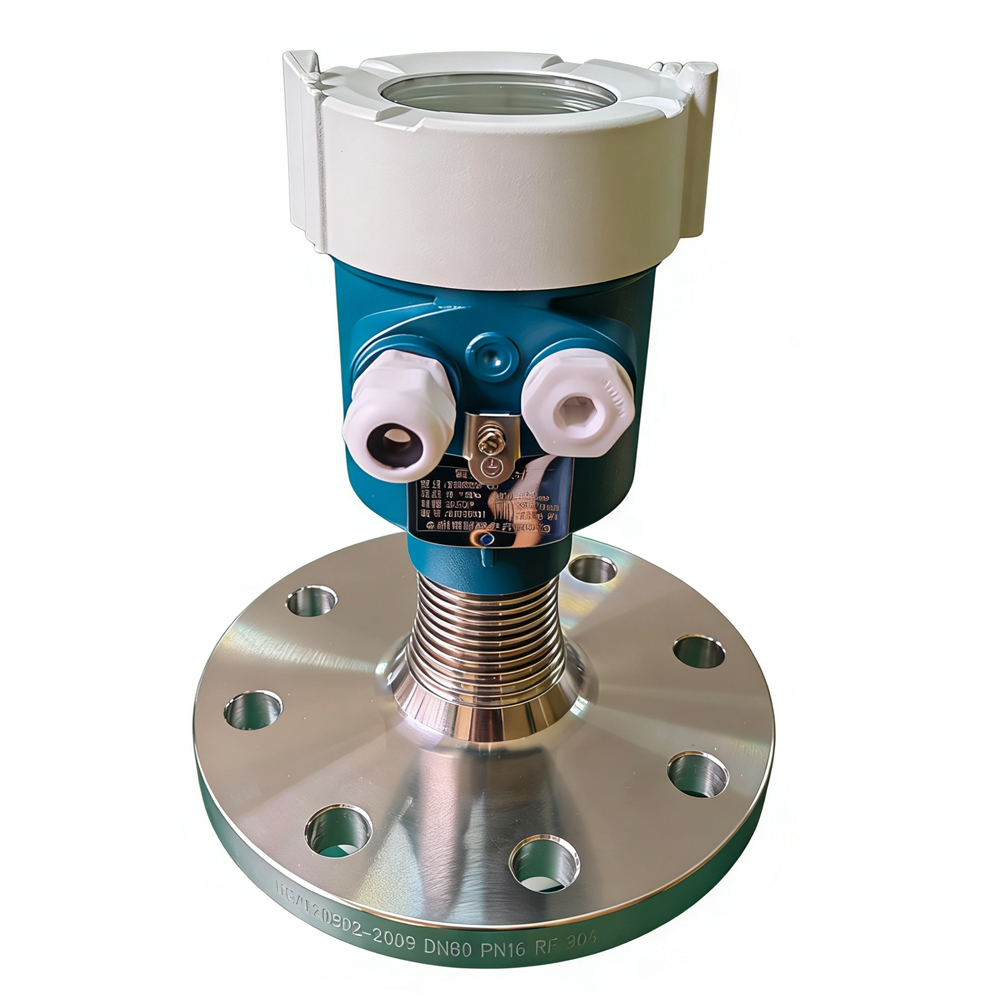

80G调频雷达物位计

一、80G调频雷达物位计原理：

80G调频连续波雷达物位计的通用原理为雷达在安装位置发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差8f和介质表面的距离R 成一定比例关系：R=C(速度)*8f(频率差)/2/K(调频斜率)。因为光速C和调频斜率K已知，因此算出频率差8f，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离(简称空高)，得出液位的高度。

二、80G雷达物位计的特点

1. 毫米波雷达测量精度可达1mm，测量盲区为50mm。

2. 更小的天线尺寸，满足更多的工况场合测量。

    3.多种透镜天线，3°发射角，更集中的能量，回波信号更强，同等工矿条件下，相比于其他雷达产品具有更高的可靠性。

    4.拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

    5.动态信号范围更大，对于低介电常数介质的测量更加稳定。

    6.多种测量模式，雷达反应时间*快300ms。

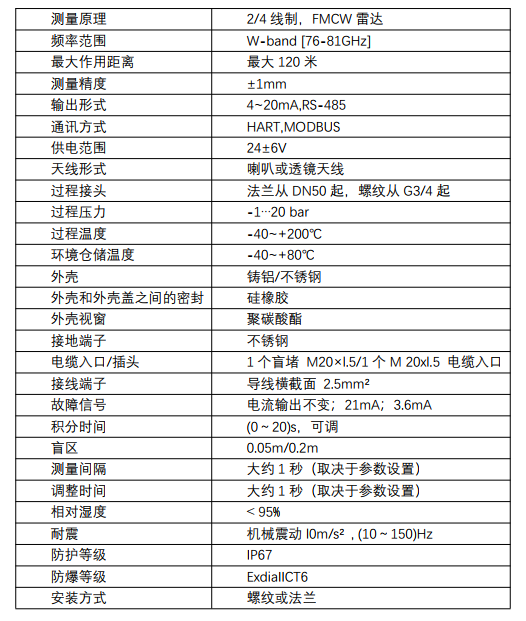

三、80G调频雷达物位计技术参数

四、80G调频雷达物位计安装调试

1.手机蓝牙调试/通过微信小程序连接蓝牙调试

2.雷达上位机调试/通过MUDBUS协议调试

3.用显示和调整模块进行调试
